안녕하세요! 산업용 정밀 제어기기 및 서보 드라이브 수리 전문 SERVO E.N.G입니다. 🛠️

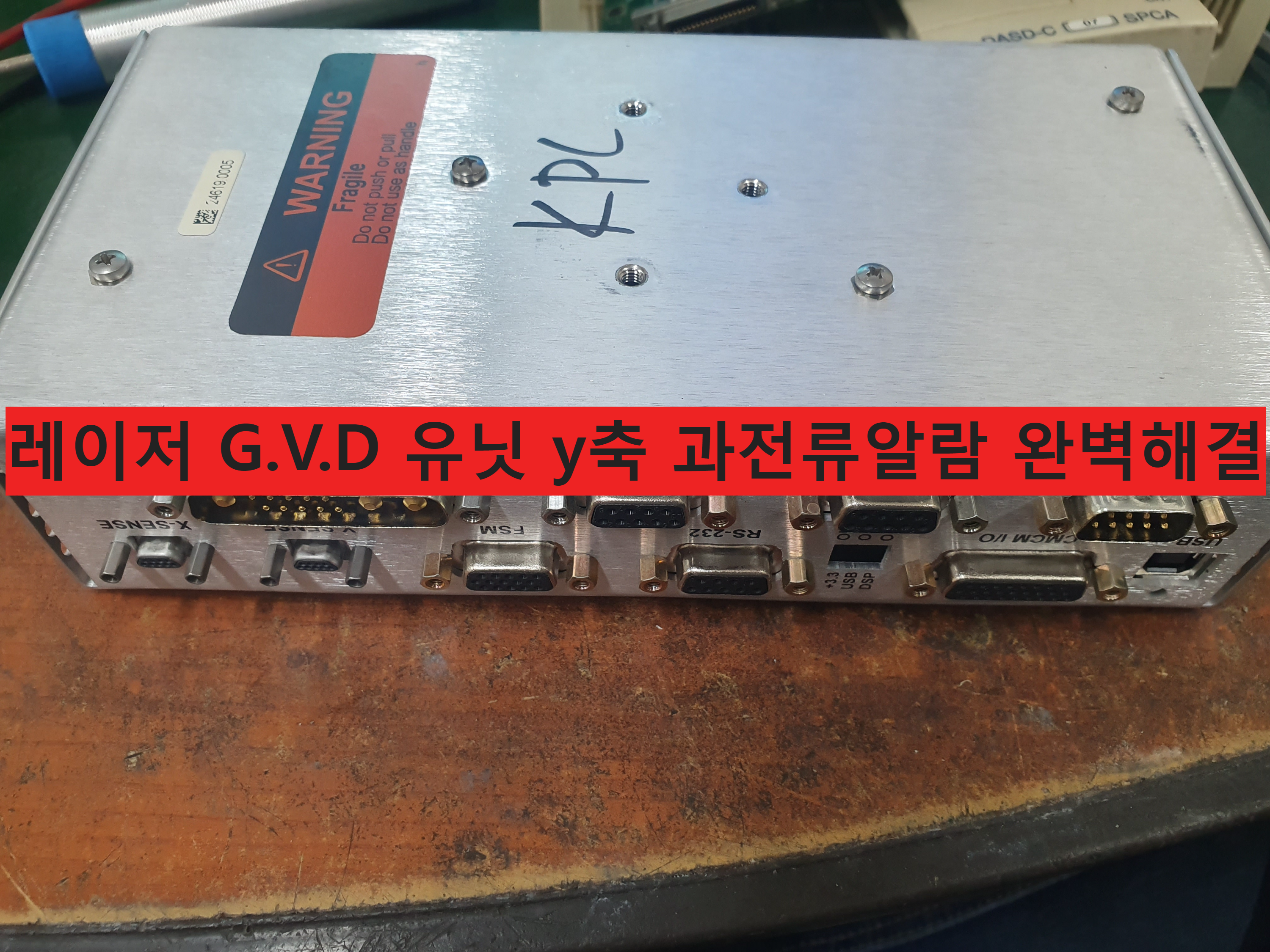

오늘 소개해드릴 수리 사례는 레이저 가공기 및 마킹기에서 눈과 손의 역할을 하는 핵심 부품, G.V.D(Galvano Voltmeter Driver) 유닛의 수리 기록입니다.
🚨 입고 증상: Y축 Over Current(과전류) 발생
고객사로부터 레이저 가공 중 특정 구간에서 **Y축 알람(Over Current)**이 발생하며 장비가 멈춘다는 긴급 요청을 받았습니다. 과전류 알람은 드라이버 보드 자체의 문제일 수도 있지만, 갈바노 모터(스캐너)와의 피드백 불균형으로 발생하기도 하는 까다로운 고장입니다.
🔍 SERVO E.N.G의 정밀 진단 단계

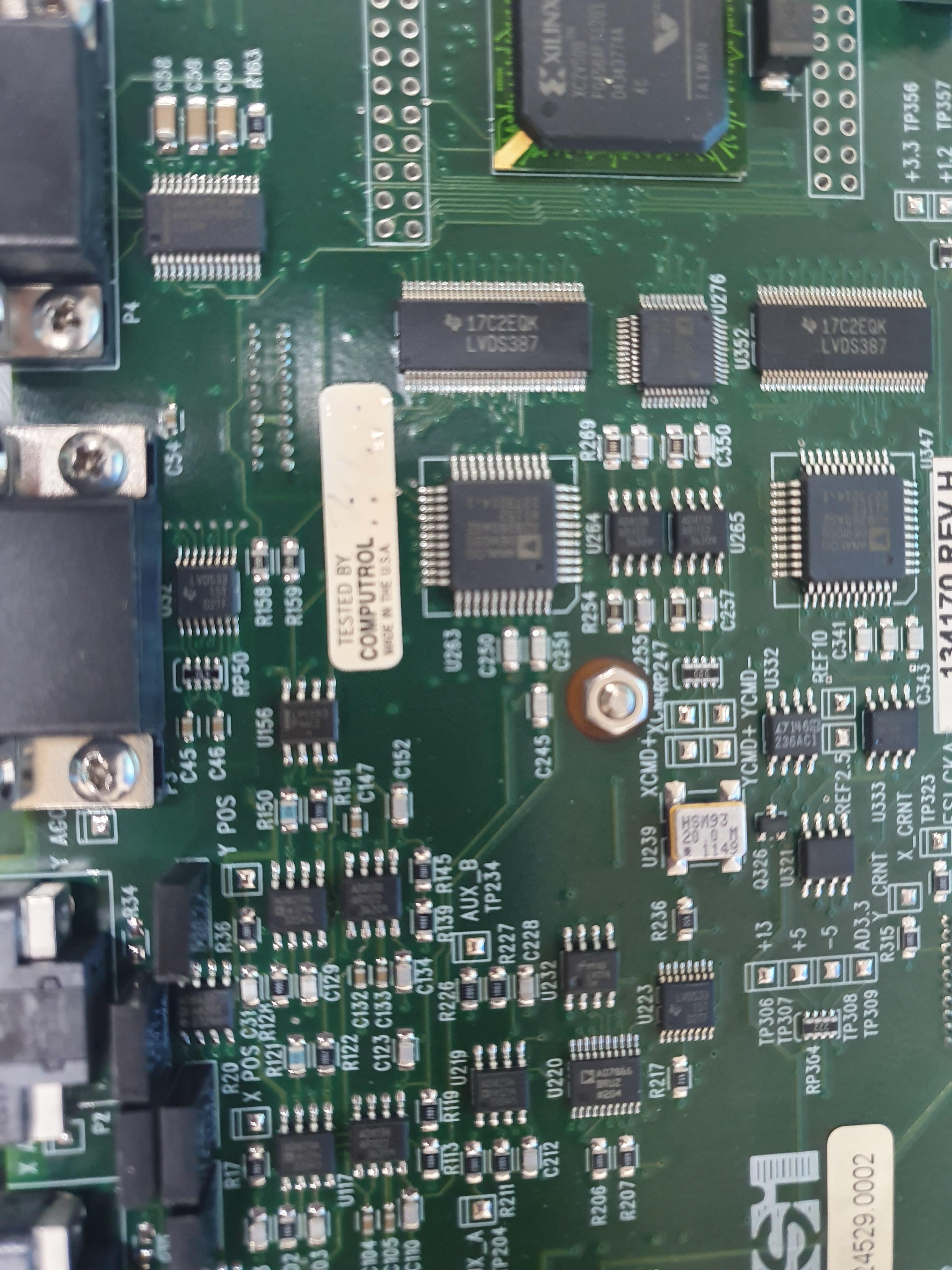

입고된 G.V.D 유닛을 분해하여 육안 및 계측기 점검을 실시했습니다.
1. 파워 앰프 단 손상 확인 드라이버 내부의 최종 출력단인 파워 IC 및 주변 회로를 점검한 결과, Y축 제어를 담당하는 앰프 소자의 열화가 심각했습니다. 과도한 고속 반복 작업으로 인해 방열 성능이 저하되며 내부 소자가 쇼트 직전 상태에 도달해 있었습니다.
2. 피드백 회로 노이즈 분석 갈바노 모터의 위치 정보를 받아오는 피드백 라인의 콘덴서 용량이 감퇴되어 있었습니다. 이로 인해 미세한 떨림(Jitter)이 발생하고, 이를 보정하기 위해 드라이버가 무리하게 전류를 밀어 넣으면서 과전류 알람이 유도된 것으로 판단되었습니다.
🛠️ 수리 및 정밀 튜닝 과정
G.V.D 유닛 수리는 일반 인버터보다 훨씬 섬세한 작업이 요구됩니다.
- 고정밀 소자 교체: 오차가 극히 적은 하이엔드급 파워 소자와 저항, 콘덴서로 교체 작업을 진행했습니다.
- 회로 세척 및 절연 처리: 고주파 노이즈의 영향을 최소화하기 위해 기판 세척 후 특수 절연 코팅을 실시했습니다.
✅ 최종 테스트 및 출고
발열 테스트까지 완벽히 통과하여 고객사로 정상 출고되었습니다!
산업용 전자장비 수리 문의
모델: 레이저 G.V.D
증상: Y축 Over Current 알람
조치: 내부 센서컨트롤 전압회로 수리
산업용 서보 드라이버, PLC, 인버터 수리가 필요하시다면 언제든 댓글이나 쪽지로 문의주세요.
더 많은 수리품후기는 네이버 블로그에서 확인해주세요
blog:servoeng@naver.com
Mobile : 010-9365-2438
E-MAIL: SERVOENG@NAVER.COM
💡 SERVO E.N.G의 유지보수 조언 G.V.D 유닛은 열에 매우 민감합니다. 제어반 내부의 쿨링 팬이 정상 작동하는지 항상 확인하시고, 습기가 많은 환경에서는 결로로 인한 회로 쇼트가 빈번하므로 항온항습 관리에 신경 써주시는 것이 좋습니다.
