안녕하세요! 산업용 전자장비 수리의 정석, SERVO E.N.G입니다.
오늘은 야스카와(Yaskawa)의 베스트셀러 모델인 Sigma-V 시리즈, SGDV-30ADS-Y8 서보 드라이브의 수리 후기를 들고 왔습니다. 이번 입고 건은 가동 중 갑작스러운 차단과 함께 A.410(과전류) 에러가 발생하여 설비가 멈춘 긴박한 상황이었습니다.
🔍 입고 증상 분석: A.410 알람의 정체
A.410은 서보 드라이브가 감당할 수 있는 한계치 이상의 전류가 흐를 때 발생하는 'Overcurrent' 보호 기능입니다. 고객사 확인 결과, 장비를 리셋해도 전원을 투입하자마자 즉시 알람이 재발하는 하드웨어 손상이 의심되는 상태로 입고되었습니다.
🛠️ SERVO E.N.G의 정밀 진단 및 수리 과정

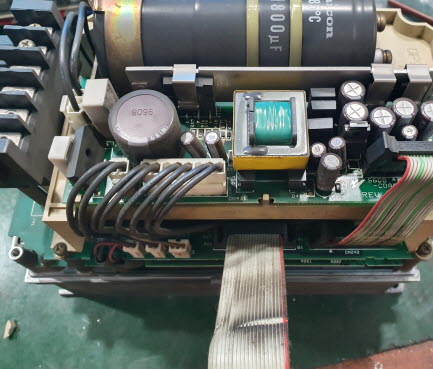

1. 내부 정밀 분해 및 육안 검사 케이스 분해 후 내부 기판을 확인한 결과, 고전력 소자인 IPM(Intelligent Power Module) 주변에 열화로 인한 변색이 발견되었습니다. 과도한 부하가 반복되면서 소자의 절연 성능이 저하된 것이 1차 원인이었습니다.
2. 게이트 구동 회로(Gate Drive Circuit) 수리 IPM만 교체한다고 수리가 끝나는 것이 아닙니다. IPM을 컨트롤하는 **게이트 구동 소자(포토커플러 및 저항)**가 손상된 상태에서 새 모듈을 장착하면 또다시 파손될 수 있습니다. 저희는 예방 정비 차원에서 노후된 주변 소자들을 모두 신품으로 교체하였습니다.
3. 전해 콘덴서 및 소모품 오버홀(Overhaul) 장기간 사용된 드라이브인 만큼, 내부의 **전해 콘덴서(Capacitor)**들의 용량을 체크했습니다. 용량이 감소한 콘덴서들은 리플 노이즈를 유발해 오작동의 원인이 되므로, 고온 내구성이 강한 고품질 부품으로 전량 교체 작업을 진행했습니다.
4. 절연 및 세척 작업 산업 현장의 미세 분진은 쇼트의 원인이 됩니다. 초음파 세척과 특수 코팅 처리를 통해 기판의 절연 성능을 신품 수준으로 복구했습니다
.
✅ 최종 테스트 및 출고
수리가 완료된 SGDV-30ADS-Y8 유닛은 당사의 테스트 지그에 연결되었습니다.
- 무부하 구동: 저속부터 고속까지 진동 없이 매끄러운 회전 확인.
검사 결과, A.410 알람 없이 안정적으로 작동하는 것을 확인하고 당일 즉시 고객사로 안전하게 인도해 드렸습니다!
산업용 전자장비 수리 문의
모델: 야스카와 SGDV-30ADS-Y8
증상: A.410 과전류
조치: 내부 모터컨트롤 전압회로 수리
산업용 서보 드라이버, PLC, 인버터 수리가 필요하시다면 언제든 댓글이나 쪽지로 문의주세요.
더 많은 수리품후기는 네이버 블로그에서 확인해주세요
blog:servoeng@naver.com
Mobile : 010-9365-2438
E-MAIL: SERVOENG@NAVER.COM
