안녕하세요, 산업용 자동화 장비 및 서보 시스템 정밀 수리 전문 센터 SERVO E.N.G(서보이엔지)입니다.

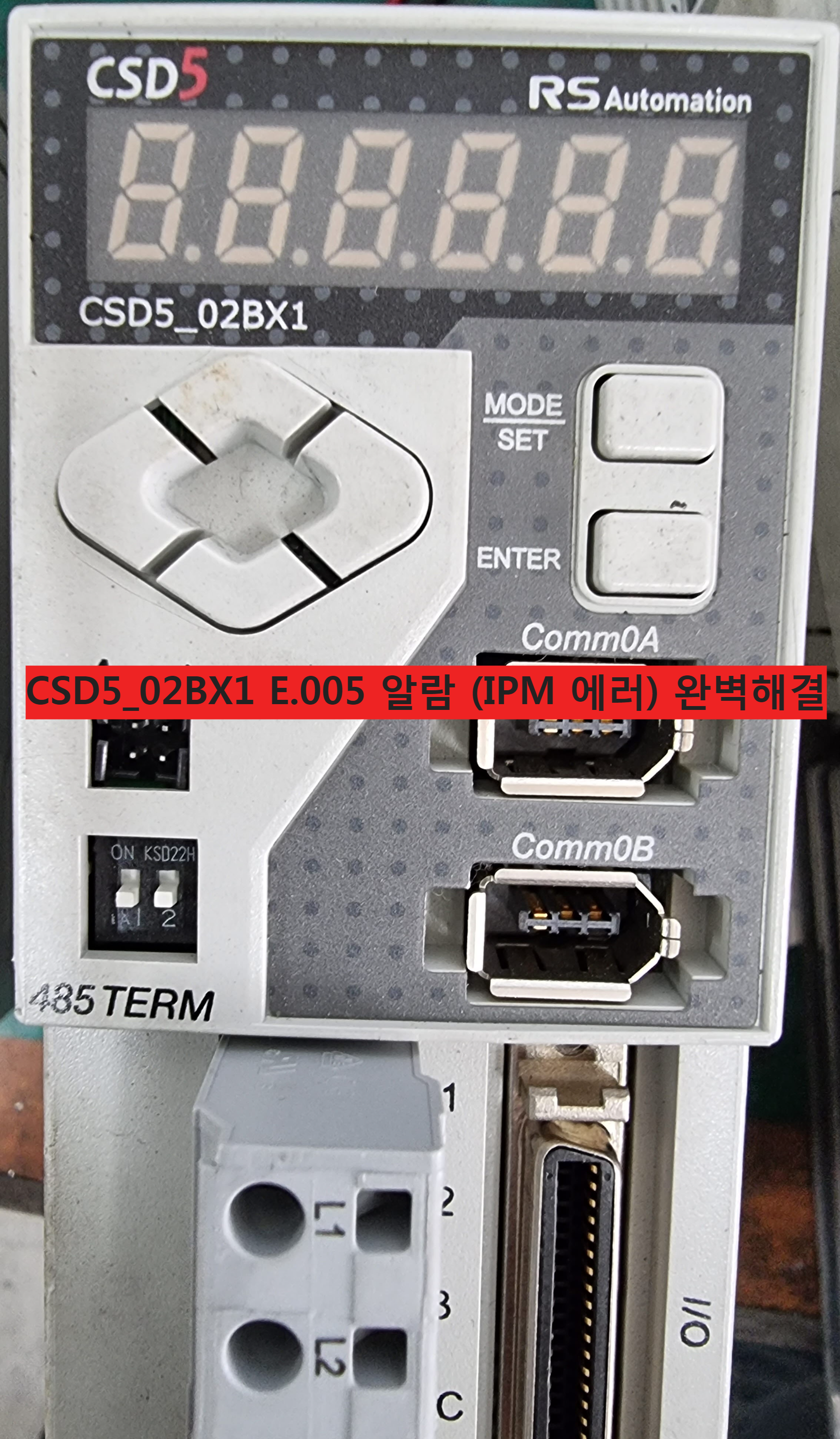

오늘 소개해 드릴 작업은 자동화 라인이나 직교 로봇 시스템 등에서 자주 접할 수 있는 CSD5 시리즈 서보 드라이브(모델명: CSD5_02BX1)의 E.005 에러 수리후기입니다.
현장에서 설비를 가동하자마자 또는 모터가 회전하려고 구동 신호가 들어가는 순간, 드라이브 전면에 E.005 알람이 발생하면서 장비가 멈춰 서는 증상으로 저희 SERVO E.N.G에 긴급 입고되었습니다.
■ 주요 증상 및 알람 분석
- 증상: 전원 투입 후 레디(Ready) 상태까지는 진입하나, 서보 온(Servo ON) 신호 입력 또는 구동 명령 시 곧바로 E.005 알람이 발생하며 출력이 차단됨.
- 알람 의미: E.005는 'IPM 이상(Intelligent Power Module Error)' 알람입니다. 드라이브 내부에서 모터를 구동하는 핵심 파워 소자인 IPM 모듈 자체에 문제가 생겼거나, 모터 출력단에 과전류·단락(Short)이 감지되었을 때, 또는 이를 감지하는 제어 회로에 이상이 생겼을 때 발생합니다.
■ 정밀 진단 과정
입고 즉시 전원단과 출력단의 절연 저항을 측정하고 내부 보드 분해 점검을 진행했습니다.
- 파워 모듈 체크: 메인 하이파워 소자인 IPM 모듈의 U, V, W 각 상의 다이오드 특성 및 스위칭 패턴을 정밀 계측기로 점검한 결과, 특정 상의 스위칭 라인 내부 밸런스가 무너져 출력이 비정상적으로 튀는 현상이 확인되었습니다.
- 게이트 드라이브 회로 점검: IPM 모듈만 손상되는 경우는 드뭅니다. 모듈을 제어하는 포토커플러(Opto-coupler) 및 게이트 구동 전원 주변 회로의 콘덴서들이 열화되어 전압이 흔들리고 있었으며, 이로 인해 IPM이 비정상적인 신호를 받아 대미지를 입은 것으로 진단되었습니다.
■ 수리 진행 내용
저희 SERVO E.N.G에서는 알람이 뜬 소자만 바꾸는 임시방편 수리가 아닌, 주변 연관 회로까지 세트로 보강하여 재발을 원천 차단합니다.
- IPM 모듈 및 게이트 소자 교체: 수명이 다하고 대미지를 입은 메인 IPM 모듈을 탈거하고, 규격에 맞는 신품 정품 모듈로 교체했습니다. 이와 동시에 IPM을 정밀하게 제어하는 주변 게이트 드라이브 IC 및 라인 저항, 불량 콘덴서들을 전량 세트로 신품 교체 진행했습니다.
- 회로 세척 및 서멀 컴파운드 재도포: 방열판과 모듈 사이의 열전도율을 극대화하기 위해 기존의 굳어버린 서멀 그리스를 깨끗이 닦아내고, 고성능 서멀 컴파운드를 균일하게 재도포했습니다. 기판 전체의 분진과 미세 이물질도 완벽하게 클리닝했습니다.
- 절연 및 방습 코팅: 현장의 열악한 환경으로부터 회로를 보호하기 위해 산업용 고품질 절연 래커 코팅막을 꼼꼼하게 입혔습니다.
■ 수리 완료 및 검증
모든 회로 복구 작업을 마치고 벤치 테스트 장비에 연결하여 전원을 인가했습니다.
전원 투입 후 초기화 과정에서 에러 없이 정상 진입하였으며, 오실로스코프를 통해 구동 신호 인가 시 U, V, W 각 상의 출력 파형이 흔들림 없이 깨끗하고 균일하게 출력되는 것을 최종 확인했습니다. E.005 알람이 완전히 해제되고 안정적인 구동 상태를 유지하는 것을 검증한 후, 안전하게 포장하여 출고해 드렸습니다.
CSD5, CSD7 등 CSD 시리즈 서보 드라이브의 과전류, 과전압, IPM 에러(E.005) 등 각종 알람 증상으로 라인 가동에 차질을 겪고 계신다면, 풍부한 수리 노하우를 가진 대전 대화동 SERVO E.N.G로 언제든 문의해 주세요. 정확한 진단과 확실한 수리로 해결해 드리겠습니다. 감사합니다!
산업용 전자장비 수리 문의
모델: CSD5_02BX1
증상: IPM에러 E.005
조치: 내부 출력컨트롤 전압회로 수리
산업용 서보 드라이버, PLC, 인버터 수리가 필요하시다면 언제든 댓글이나 쪽지로 문의주세요. 전국 출장및택배 가능!!
더 많은 수리품후기는 네이버 블로그에서 확인해주세요
blog: https://blog.naver.com/servoeng
Mobile : 010-9365-2438
E-MAIL: SERVOENG@NAVER.COM
