[수리후기] 후지(FUJI) 인버터 FRN0.75C1S-2J 출력 불량(모터 구동 불가) 기판 정밀 수리

안녕하세요. 산업용 자동화 장비 및 전자 장비 정밀 정비 전문 센터 서보이엔지(SERVO E.N.G)입니다.

오늘 소개해 드릴 정비 작업일지는 콤팩트한 사이즈와 뛰어난 사용 편의성으로 현장에서 자주 볼 수 있는 후지(FUJI) 일렉트릭사의 소형 인버터, FRENIC-Mini 시리즈의 FRN0.75C1S-2J 모델 출력 불량 고장 수리후기입니다.

대구의 한 제지 공장 라인에서 사용 중인 인버터인데, "인버터 전원도 정상적으로 켜지고 키패드에 주파수 지령도 잘 입력되는데, 막상 가동 신호(Run)를 주면 모터가 전혀 돌지 않고 웅~ 하는 소리만 나거나 멈춰 있다"며 저희 서보이엔지 센터로 택배 접수를 해주셨습니다.

■ 입고 시 증상 파악

• 모델명: FUJI FRENIC-Mini (FRN0.75C1S-2J / 단상 200V, 0.75kW 사양)
• 고장 증상: 전면 LED 디스플레이 및 키패드는 정상 작동함. 그러나 가동(Run) 신호 투입 시 인버터 전면 창에는 출력 주파수가 올라가는 것처럼 표시되지만, 실제 U, V, W 출력 단자단에서는 전압이 전혀 출력되지 않거나 상간 전압이 심하게 불평형을 이루는 출력 불량 상태.

인버터의 전원 회로(SMPS)가 살아있어 화면이 켜지는데도 출력이 나가지 않는 증상은 크게 두 가지 원인으로 좁혀집니다.

1. 모터로 전력을 밀어주는 핵심 전력 반도체(IGBT 모듈)의 내부 플랜트 파손
2. IGBT의 문을 열고 닫아주는 제어 신호를 전달하는 게이트 드라이브(Gate Drive) 회로의 결함

오류 알람(OC, LU 등)이 전면에 즉시 뜨지 않고 전압만 정상적으로 밀어주지 못하는 상황이었기에, 출력단 전력 제어 라인의 결함으로 진단하고 신속하게 분해를 진행했습니다.

■ 내부 분해 및 정밀 진단

1. 메인 전력 소자(IGBT) 다이오드 특성 계측 케이스를 분해하고 메인 주 기판을 추출하여 고압 DC 단자와 U, V, W 출력 단자 간의 다이오드 특성 곡선을 측정했습니다. 계측 결과, 전력 소자 자체가 완전히 쇼트(Short)되어 파손되지는 않았으나, 특정 상(Phase)의 게이트 단자 간 저항치가 기준 스펙에서 크게 벗어나 있는 것을 확인했습니다. 소자가 정상적으로 ON/OFF 스위칭 동작을 수행하지 못하고 있었던 것입니다.

2. 게이트 드라이브 및 전류 피드백 회로 열화 포착 메인 CPU의 제어 신호를 받아 IGBT를 트리거해 주는 게이트 구동 회로단을 집중 계측했습니다. 확인 결과, 오랜 가동 시간과 현장의 내부 발열로 인해 게이트 신호를 절연 전송해 주는 포토커플러(Opto-coupler)가 소손되어 제 기능을 하지 못하고 있었습니다. 이로 인해 주회로 소자까지 신호가 도달하지 못해 화면상으로는 주파수가 올라가도 실제 단자대에서는 전압이 걸리지 않는 출력 불량 증상이 발생한 것이었습니다.

■ 수리 및 리프레시 정비 내용

눈에 보이는 불량 소자 하나만 바꾸면 전류 불평형이 다시 발생해 파워 소자가 통째로 터지는 2차 사고로 이어질 수 있습니다. 완벽한 밸런싱을 위해 출력 제어 라인의 전면적인 리프레시 정비를 진행했습니다.

• 게이트 구동 소자 전면 신품 교체: 구동 신호 전달이 끊겼던 불량 포토커플러를 제거하고, 후지 인버터 정격 사양의 정품 신품 소자로 전면 매칭 교체했습니다. 안전을 위해 주변 게이트 전압 안정화용 정밀 칩 저항과 다이오드 라인도 함께 정비했습니다.
• 산업용 고성능 콘덴서 리프레시: 게이트 구동 전압 및 내부 로직 전원의 리플 노이즈를 방지하기 위해, 열화로 정전용량이 저하된 주변 유기 전해 콘덴서들을 내열성과 내구성이 뛰어난 산업용 고신뢰성 규격(105℃) 부품으로 전면 신품 교체했습니다.
• 기판 클리닝 및 절연 방습 코팅: 현장의 미세 먼지와 습기, 유분으로 인한 2차 누전 사고를 예방하기 위해 기판 전체를 산업용 세척제로 깨끗하게 세척했습니다. 이후 패턴 보강 작업을 거쳐 절연 방습 코팅제를 전면에 꼼꼼하게 마감 도포하여 한층 더 높은 내환경 내구성을 확보했습니다.

■ 수리 완료 및 최종 구동 검증

모든 회로 정비와 소모품 리프레시를 마치고 제품을 완벽하게 조립하여 테스트 전원에 연결했습니다.

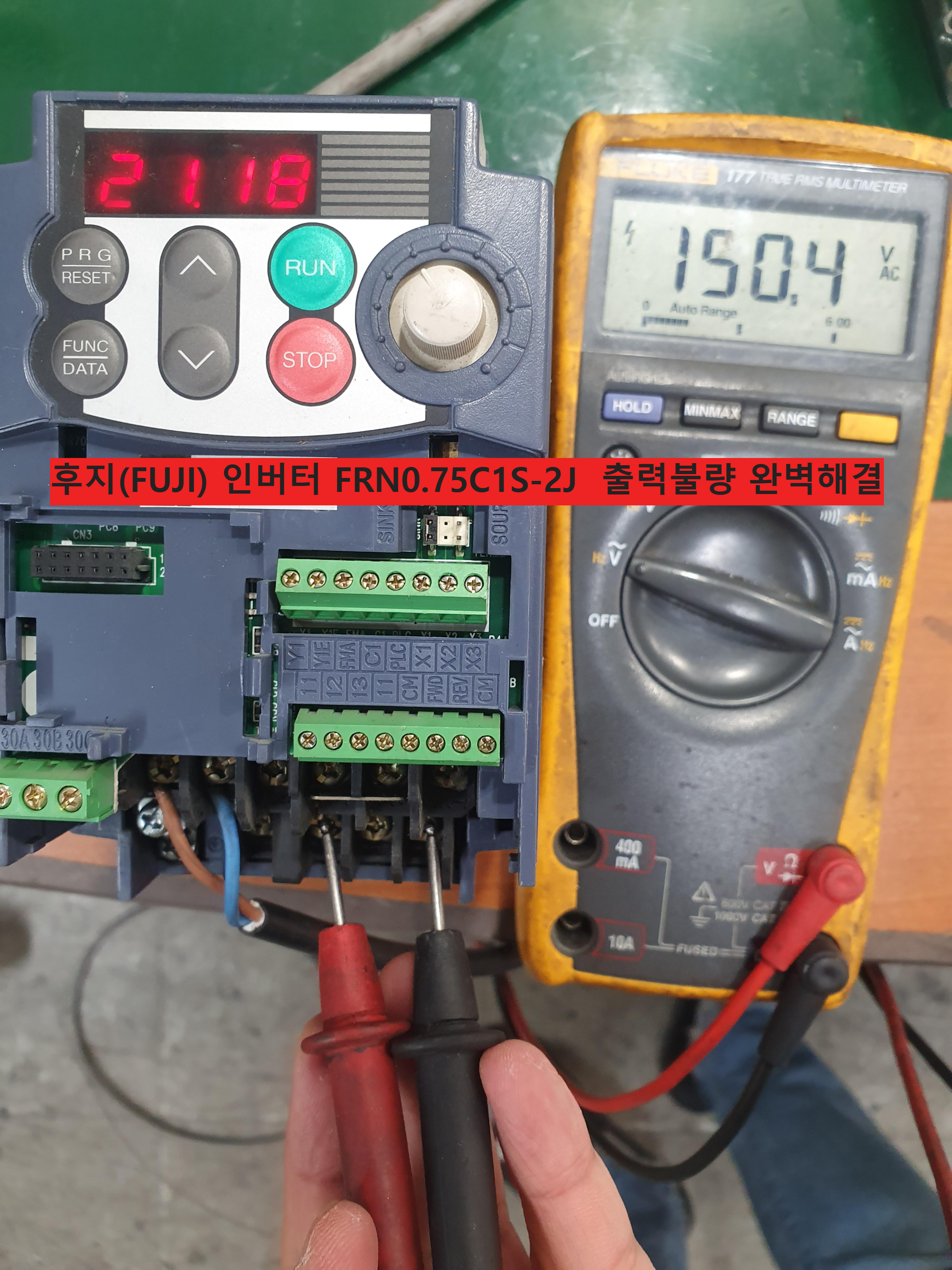

전원을 인가하고 키패드를 통해 가동 신호(Run)를 인가하자, 인버터 구동음과 함께 U, V, W 각 출력 단자에서 불평형 없이 균일하고 선명한 출력 전압 파형이 오실로스코프 상에 정상적으로 표출되었습니다! 모터가 힘차게 구동 지령에 맞춰 부드럽게 가속 및 감속되는 것을 확인했습니다.

현장 환경을 고려하여 충분한 시간 동안 가부하 에이징(Aging) 테스트를 진행하며 전압 변동, 주파수 추종성, 이상 발열 등의 문제가 전혀 없음을 최종 검증한 후, 완충재로 안전하게 포장하여 고객사로 당일 발송 처리해 드렸습니다.

후지 FRENIC-Mini 시리즈와 같은 소형 인버터는 비교적 콤팩트하지만, 라인 가동 중 출력 불량이 발생하면 설비 전체가 멈춰 공정에 큰 차질이 생깁니다. 단종 모델이거나 재고가 없더라도 저희 서보이엔지처럼 기판 회로 레벨에서 원인이 되는 소자를 정확히 찾아내어 정비하면, 훨씬 합리적인 비용과 신속한 일정으로 장비를 정상 가동할 수 있습니다.

후지 인버터 출력 불량(모터 안 돎), 전원 불량(화면 먹통), 과전류(OC), 과전압(OU) 등 각종 에러 알람이나 구동 불량으로 해결책을 찾고 계신다면 언제든 저희 서보이엔지(SERVO E.N.G)로 문의해 주시기 바랍니다. 숙련된 기술력으로 신속하게 해결해 드리겠습니다. 감사합니다!

산업용 전자장비 수리 문의

모델: 후지(FUJI) 인버터 FRN0.75C1S-2J

증상: 출력불량

조치: 내부 출력컨트롤 전압회로 수리
