[수리후기] 댄포스(DANFOSS) 인버터 FC-101 전원 불량(화면 먹통) 기판 정밀 수리

안녕하세요. 산업용 자동화 장비 및 전자 장비 정밀 정비 전문 센터 서보이엔지(SERVO E.N.G)입니다.

오늘 소개해 드릴 정비 작업일지는 빌딩 공조 시스템, 공장 환기 팬, 급배수 펌프 등 현장의 다양한 HVAC 설비에서 뛰어난 가성비와 안정성으로 널리 사용되는 댄포스(DANFOSS)사의 대표 인버터, VLT HVAC Basic Drive FC-101 (7.5kW) 모델의 전원 불량 고장 수리후기입니다.

세종시에 위치한 한 빌딩의 공조기 제어반에서 사용 중인 인버터인데, 갑자기 전면 디스플레이 창이 완전히 꺼진 후 전원을 껐다 켜보아도 아무런 반응이 없는 '화면 먹통' 증상으로 저희 서보이엔지 센터에 긴급 택배 입고되었습니다. 공조 설비가 멈추면 건물 내부 환기에 바로 문제가 생기기 때문에 신속하게 원인 분석에 착수했습니다.

■ 입고 시 증상 파악

• 모델명: DANFOSS VLT HVAC Basic Drive FC-101 (FC-101P7K5T4E20H1)
• 고장 증상: 메인 3상 380V 주전원은 인버터 단자대까지 정상적으로 인입되고 있으나, 전면 LCP 키패드 디스플레이 화면에 아무런 불이 들어오지 않고 완전히 죽어 있는 전원 불량(No Power) 상태.

FC-101 모델처럼 팬, 펌프를 제어하는 인버터는 상시 전원이 켜져 있는 경우가 많아 내부 발열로 인한 부품 열화가 잦은 편입니다. 현장 차단기가 떨어지지 않은 상태에서 전원만 켜지지 않는 상황이었기에, 메인 IGBT 소자의 폭발보다는 내부 제어 전원을 생성해 주는 SMPS(스위칭 모드 파워 서플라이) 회로의 결함으로 가닥을 잡고 곧바로 제품 분해를 진행했습니다.

■ 내부 분해 및 정밀 진단

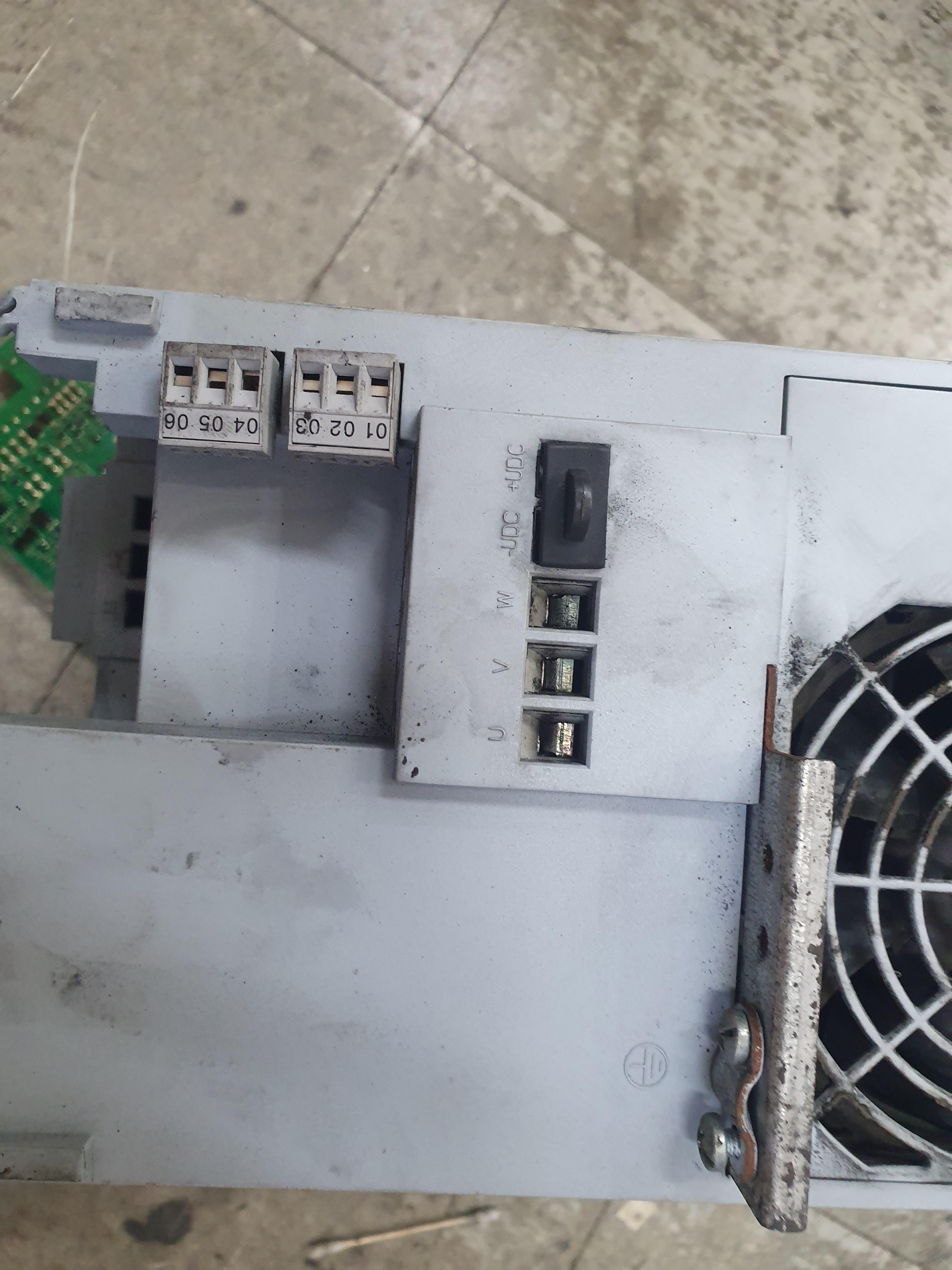

1. 메인 주회로단(정류 모듈 및 DC-Link) 점검 인버터 케이스를 분해하고 주 기판을 추출하여 메인 P-N 단자와 U, V, W 출력단 간의 다이오드 특성 수치를 계측했습니다. 다행히 입력 정류 다이오드와 IGBT 파워 모듈은 단락(Short) 없이 정상적인 절연 상태를 유지하고 있었습니다.

2. 내부 제어 SMPS 회로의 부품 열화 포착 주회로의 높은 고압 DC 전압을 받아 메인 제어 보드와 전면 키패드 가동에 필요한 저전압(24V, 5V 등)을 만들어내는 내부 SMPS단을 집중적으로 점검했습니다. 분석 결과, 24시간 상시 전원이 들어와 있는 가혹한 구동 환경 탓에 스위칭 제어용 PWM IC 주변의 시동 저항(Start-up Resistor)이 피로 누적으로 오픈(단선)되어 있었고, 발진 전압의 리플 노이즈를 걸러주는 소형 전해 콘덴서들의 정전용량이 현저히 저하되어 있었습니다. 이로 인해 스위칭 발진이 일어나지 못해 인버터 전체의 대기 전원이 완전히 죽어버린 상태였습니다.

■ 수리 및 리프레시 정비 내용

고객사 담당자분께 고장 원인을 투명하게 안내해 드린 뒤, 현장에서 다시 오랫동안 돌발 정지 없이 가동될 수 있도록 종합적인 소자 리프레시 정비를 진행했습니다.

• SMPS 전원단 핵심 소자 전면 신품 교체: 전원 불량의 직접적인 원인이었던 손상된 스위칭 제어 IC와 오차 범위가 틀어진 시동 저항을 정품 신품 부품으로 매칭 교체했습니다.
• 산업용 고성능 콘덴서 리프레시: 용량 감퇴로 전압 불안정을 야기하던 주변 유기 전해 콘덴서들을 내열성과 내구성이 뛰어난 산업용 고신뢰성 규격(105℃) 부품으로 전면 리프레시하여 깨끗하고 안정적인 전원 파형을 복원했습니다.
• 기판 클리닝 및 절연 방습 코팅: 빌딩 기계실이나 현장의 미세 먼지, 습기로 인한 2차 단락 사고를 예방하기 위해 기판 전체를 산업용 세척제로 깨끗하게 세척했습니다. 이후 패턴 보강 작업을 거쳐 절연 방습 코팅제(코팅제 도포)를 전면에 꼼꼼하게 마감 도포하여 내환경 성능을 한층 더 높였습니다.

■ 수리 완료 및 최종 구동 검증

모든 회로 정비와 소모품 리프레시를 마치고 제품을 완벽하게 조립하여 테스트 다이에 장착했습니다.

3상 주전원을 인가하자마자 딸깍하는 명쾌한 릴레이 소리와 함께 전면 LCP 디스플레이 창에 선명하게 불이 들어오며 정상 부팅이 완료되었습니다! 내부 전원 전압 레벨도 기준치 내에서 흔들림 없이 아주 깨끗하고 안정적인 직류 파형을 유지했습니다.

이어서 제어 신호를 인가하여 각 상(U, V, W)별 출력 전압이 불평형 없이 균일하게 밀어주는지 최종 가동 검증까지 완벽하게 마쳤습니다. 최종 에이징 테스트를 통해 발열 및 전압 안정성까지 확인한 후, 안전하게 포장하여 고객사로 당일 발송 처리해 드렸습니다.

댄포스 VLT FC-101 시리즈는 현장에서 매우 흔하게 쓰이지만, 단종되거나 재고가 없으면 공조 설비 전체가 마멈춰 건물 관리에 큰 차질이 생깁니다. 공식 센터를 통한 보드 1:1 교체는 비용 부담이 크지만, 저희 서보이엔지처럼 기판 회로 레벨에서 원인이 되는 소자를 정확히 찾아내어 정비하면, 훨씬 합리적인 비용과 신속한 일정으로 신품 못지않은 컨디션을 회복할 수 있습니다.

댄포스 인버터 전원 불량(화면 먹통), 과전류, 과전압 등 각종 에러 알람이나 구동 불량으로 해결책을 찾고 계신다면 언제든 저희 서보이엔지(SERVO E.N.G)로 문의해 주시기 바랍니다. 숙련된 기술력으로 신속하게 해결해 드리겠습니다. 감사합니다!

산업용 전자장비 수리 문의

모델: 댄포스(DANFOSS) 인버터 FC-101

증상: 전원불량

조치: 내부 전원컨트롤 전압회로 수리
