[수리후기] 델타(DELTA) 인버터 VFD015B23A 전원 불량(화면 먹통) 기판 정밀 수리

안녕하세요. 산업용 자동화 장비 및 전자 장비 정밀 정비 전문 센터 서보이엔지(SERVO E.N.G)입니다.

오늘 소개해 드릴 정비 작업일지는 콤팩트하면서도 강력한 제어 성능으로 현장에서 자주 볼 수 있는 델타(DELTA)사의 전천후 인버터, VFD-B 시리즈의 VFD015B23A 모델 전원 불량 고장 수리후기입니다.

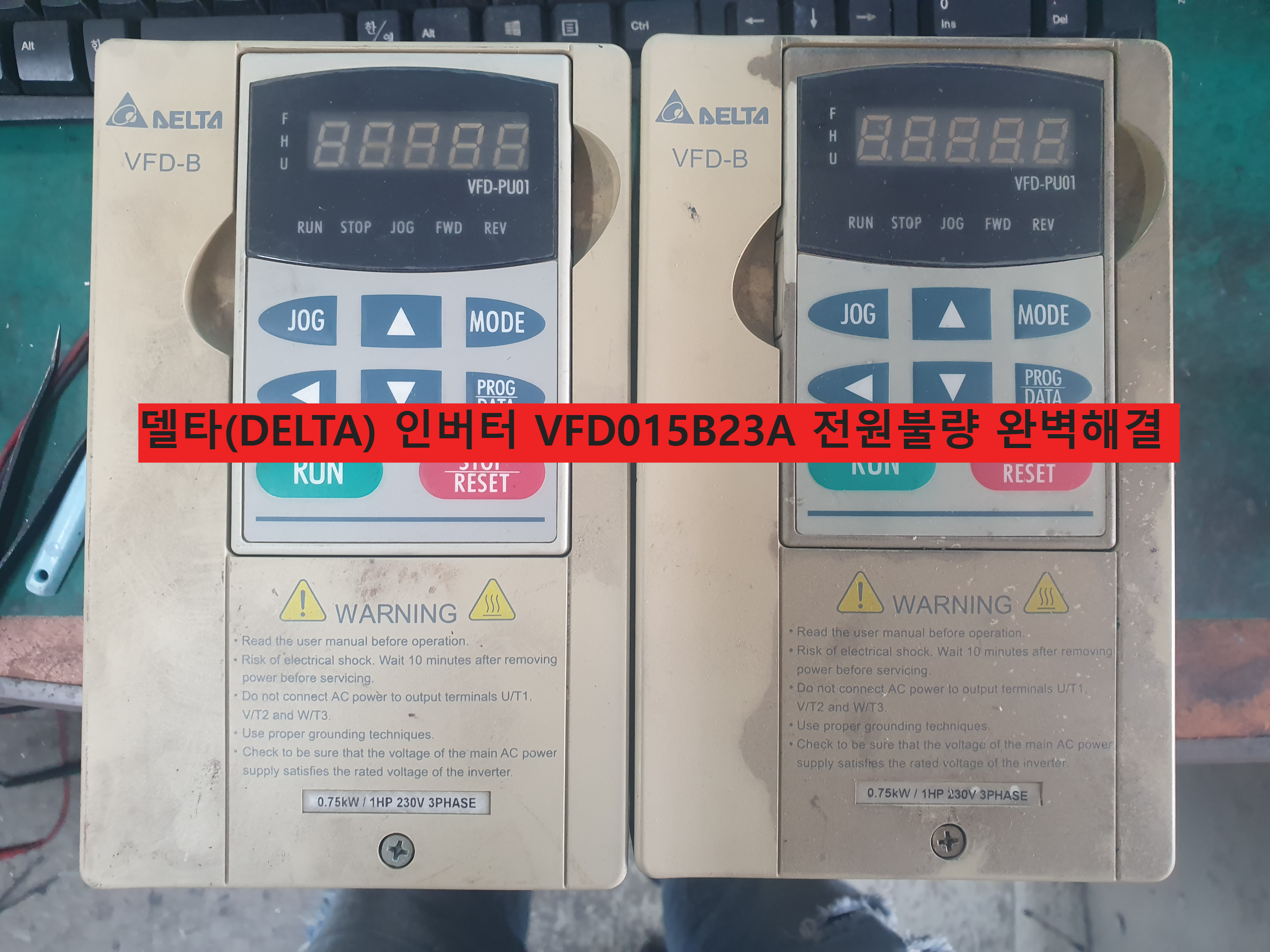

인근 대전 대화동 공단 내 제조 현장의 셔틀 장비에 장착된 인버터인데, 현장에서 메인 전원을 인가해도 전면 키패드 디스플레이에 아무런 불이 들어오지 않고 완전히 먹통이 되는 증상으로 저희 서보이엔지 매장에 긴급 입고되었습니다.

■ 입고 시 증상 파악

• 모델명: DELTA VFD015B23A (VFD-B 시리즈, 1.5kW / 3상 220V 사양)
• 고장 증상: 메인 220V 전원을 정상적으로 투입했음에도 불구하고, 전면 디지털 키패드(PU01)의 LED 세그먼트 창에 아무런 데이터가 출력되지 않으며 냉각 팬(Fan)조차 가동되지 않는 전원 무(無) 상태.

인버터의 전원 불량 증상은 크게 세 가지 원인으로 좁혀집니다. 메인 전력 소자(IGBT 모듈)의 단락으로 인한 내부 퓨즈 오픈, 주회로 DC-Link 대용량 콘덴서의 불량, 또는 제어 보드단에 전원을 공급해 주는 내부 SMPS(스위칭 모드 파워 서플라이) 회로의 소손입니다.

기본적인 메인 입력단 저항 측정 시 쇼트 반응이 없었기에, 내부 제어 전원을 생성하는 SMPS 회로의 결함으로 판단하고 신속하게 분해를 진행했습니다.

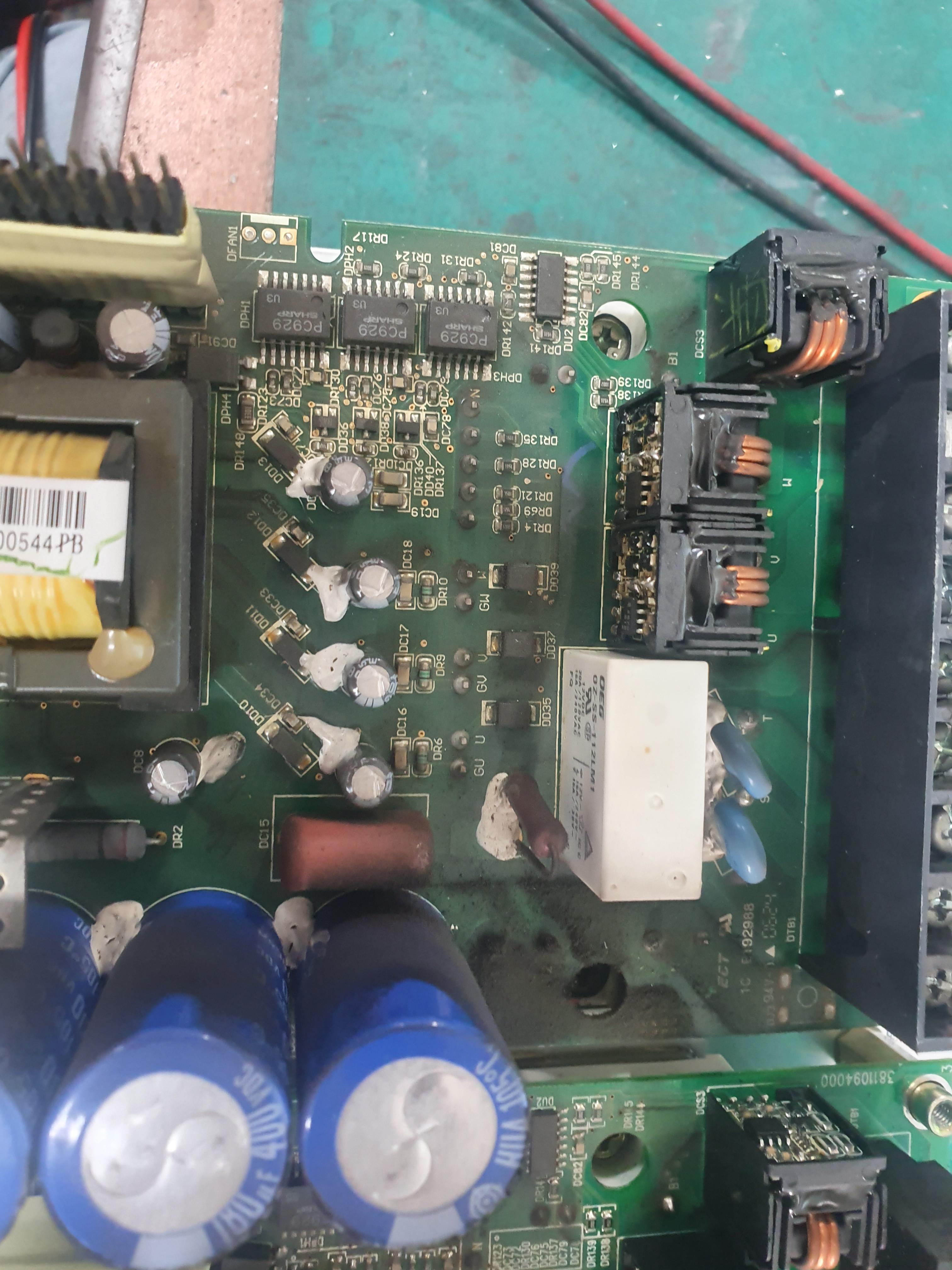

■ 내부 분해 및 정밀 진단

1. 주회로 및 전력 모듈(IGBT) 점검 케이스를 분해하고 주 기판을 추출하여 메인 P-N 단자와 U, V, W 출력단 간의 다이오드 특성 곡선을 계측했습니다. 다행히 IGBT 파워 모듈은 대미지 없이 정상 절연 상태를 유지하고 있었습니다. 파워 소자가 죽으면서 차단기가 떨어지는 최악의 상황은 면한 상태였습니다.

2. 내부 제어 SMPS 회로의 부품 열화 포착 주회로의 높은 DC 전압을 받아 제어 로직 소자와 키패드 구동에 필요한 저전압을 만들어주는 내부 SMPS단을 집중 계측했습니다. 오랜 가동 시간과 현장의 내부 고온 환경으로 인해 스위칭 유도를 담당하는 PWM 제어 IC 및 주변 시동 저항 라인이 피로 누적으로 인해 손상되어 있었습니다. 특히 스위칭 파형의 리플 노이즈를 걸러주는 주변 소형 전해 콘덴서들의 내부 전해액이 완전히 말라붙어(정전용량 저하) 발진 회로가 정상적으로 트리거되지 못하고 있었습니다. 이로 인해 인버터 전체의 제어 전원이 공급되지 않아 먹통 상태가 된 것입니다.

■ 수리 및 리프레시 정비 내용

고객사 담당자분께 정밀 진단 결과를 안내해 드린 후, 현장에서 다시 오랫동안 돌발 정지 없이 가동될 수 있도록 종합적인 소자 리프레시 정비를 진행했습니다.

• SMPS 전원단 핵심 소자 전면 신품 교체: 전원 불량의 직접적인 원인이었던 스위칭 제어 IC와 오차 범위가 틀어진 시동 저항을 정품 신품 부품으로 매칭 교체했습니다.
• 산업용 고성능 콘덴서 리프레시: 용량 감퇴로 전압 불안정을 야기하던 주변 유기 전해 콘덴서들을 내열성과 내구성이 뛰어난 산업용 고신뢰성 규격(105℃) 부품으로 전면 리프레시하여 깨끗하고 안정적인 전원 파형을 복원했습니다.
• 기판 클리닝 및 절연 방습 코팅: 현장의 미세 먼지와 습기, 유분으로 인한 2차 단락 사고를 예방하기 위해 기판 전체를 산업용 세척제로 깨끗하게 세척했습니다. 이후 패턴 보강 작업을 거쳐 절연 방습 코팅제를 전면에 꼼꼼하게 마감 도포하여 한층 더 높은 내구성을 확보했습니다.

■ 수리 완료 및 최종 구동 검증

모든 회로 정비와 소모품 리프레시를 마치고 제품을 완벽하게 조립하여 테스트 전원에 연결했습니다.

테스트 전원을 인가하자마자 딸깍하는 명쾌한 릴레이 소리와 함께 전면 키패드 디스플레이 창에 선명하게 "F60.0" 주파수 표시가 정상 출력되었습니다! 내부 전원 전압의 레벨 역시 노이즈 없이 아주 깨끗하고 안정적인 직류 파형을 유지하는 것을 확인했습니다.

이어서 제어 신호를 인가하여 각 상(U, V, W)별 출력 전압이 불평형 없이 균일하게 출력되는지 최종 파형 검증까지 완벽하게 마쳤습니다. 현장 환경을 고려하여 충분한 시간 동안 에이징(Aging) 테스트를 진행하며 전압 변동이나 발열 등의 이상 증상이 전혀 없는 것을 최종 검증한 후, 고객사에 안전하게 당일 인도해 드렸습니다.

델타 VFD-B 시리즈와 같은 소형 인버터는 비교적 저렴하지만, 라인 가동 중 단종 모델이거나 재고가 없으면 장비 전체가 멈춰 큰 손실로 이어집니다. 저희 서보이엔지처럼 기판 회로 레벨에서 원인이 되는 소자를 정확히 찾아내어 정비하면, 훨씬 합리적인 비용과 신속한 일정으로 장비를 정상 가동할 수 있습니다.

델타 인버터 전원 불량(화면 먹통), 과전류(OC), 과전압(OV) 등 각종 에러 알람이나 구동 불량으로 해결책을 찾고 계신다면 언제든 저희 서보이엔지(SERVO E.N.G)로 문의해 주시기 바랍니다. 숙련된 기술력으로 신속하게 해결해 드리겠습니다. 감사합니다!

산업용 전자장비 수리 문의

모델: 델타(DELTA) 인버터 VFD015B23A

증상: 전원불량

조치: 내부 전원컨트롤 전압회로 수리
