안녕하세요. 산업용 자동화 장비 및 전자 장비 정밀 정비 전문 센터 서보이엔지(SERVO E.N.G)입니다.
오늘 소개해 드릴 정비 작업일지는 산업 현장의 팬, 펌프, 컨베이어 등 다양한 동력 설비에서 탁월한 제어 성능으로 사랑받는 댄포스(DANFOSS)사의 고성능 인버터, VLT AutomationDrive FC-302 (11kW) 모델의 전원 불량 고장 수리후기입니다.
충남 아산의 가동 공장에서 전원 유닛 부팅이 전혀 되지 않아 라인이 중단되었다며 긴급하게 저희 서보이엔지 매장으로 직접 내방하여 접수해 주셨습니다.
■ 입고 시 증상 파악

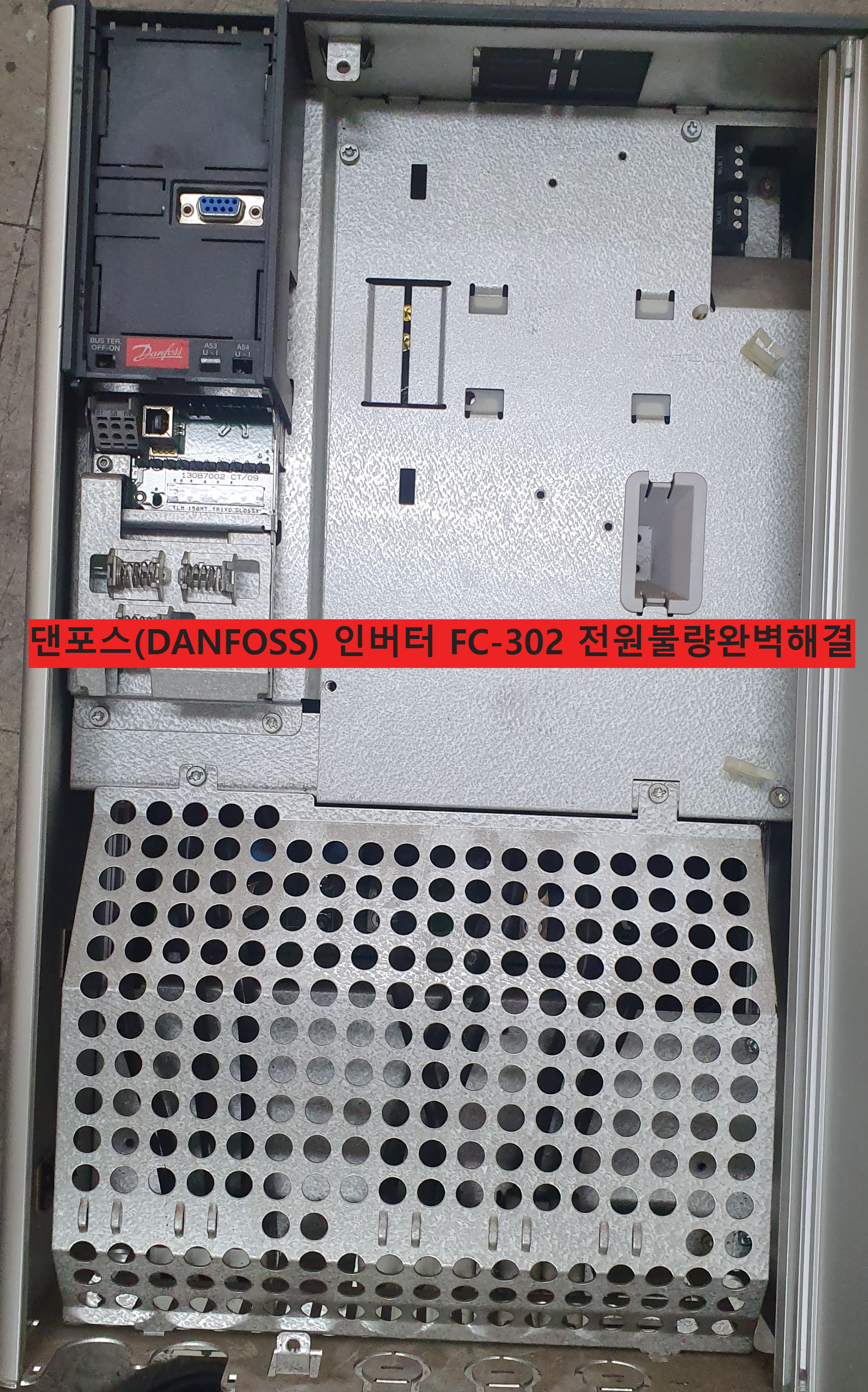

- 모델명: DANFOSS VLT AutomationDrive FC-302 (FC-302P11KT4E20H1)
- 고장 증상: 인버터 메인 3상 380V 전원을 정상적으로 인가했음에도 불구하고, 전면 LCP(디스플레이 키패드) 창에 아무런 불이 들어오지 않고, 내부 팬(Fan) 역시 전혀 가동되지 않는 전원 먹통(No Power) 상태.
인버터의 전원 불량 증상은 크게 메인 정류단(Diode Bridge) 및 돌입 전류 방지 회로 불량, 주회로 대용량 콘덴서(DC-Link) 오픈, 또는 내부 제어 보드에 전원을 분배해 주는 SMPS(스위칭 모드 파워 서플라이) 회로의 결함으로 압축됩니다.
현장 메인 차단기가 떨어지지 않은 상태에서 전원만 켜지지 않는 상황이었기에, 내부 제어 전원 생성 회로의 문제로 가닥을 잡고 곧바로 제품 분해 및 정밀 계측에 들어갔습니다.
■ 내부 분해 및 정밀 진단
1. 메인 주회로단(입력 정류단 및 DC-Link) 점검 케이스를 분해한 후 메인 P-N 단자 간의 저항치와 다이오드 특성 곡선을 측정했습니다. 다행히 입력 서지 흡수 소자(바리스터)와 IGBT 파워 모듈, 그리고 메인 정류 다이오드는 쇼트(Short) 없이 정상적인 절연 상태를 유지하고 있었습니다. 주회로 자체의 대형 사고는 아니라는 뜻입니다.
2. 내부 제어 SMPS 회로의 부품 열화 포착 메인 고압 DC 전압을 받아 제어 보드와 키패드 가동에 필요한 저전압(24V, 5V 등)을 만들어내는 내부 SMPS 회로단을 집중적으로 점검했습니다. 계측 결과, 스위칭을 담당하는 PWM 제어 IC 주변의 시동 저항(Start-up Resistor)이 고열로 인해 오픈(斷線)되어 있었고, 리플을 걸러주는 주변 전해 콘덴서들이 오랜 사용으로 인해 내부 전해액이 마르면서 정전용량이 현저히 저하되어 있었습니다. 이로 인해 스위칭 소자가 트리거되지 못해 인버터 전체의 대기 전원이 완전히 죽어버린 상태였습니다.
■ 수리 및 리프레시 정비 내용
고객사 담당자분께 고장 원인과 정비 방향을 투명하게 안내해 드린 뒤, 완벽한 내구성을 확보하기 위한 소자 교체 작업을 진행했습니다.
- SMPS 전원단 소자 전면 신품 교체: 끊어진 시동 저항을 정격 규격의 고신뢰성 저항으로 교체하고, 발열로 인해 열화된 스위칭 제어 IC 및 주변 전해 콘덴서들을 고온(105℃) 장수명 정품 부품으로 전면 리프레시했습니다.
- 패턴 보강 및 납땜 정비: 오랜 진동과 열화로 인해 미세한 크랙 발생 우려가 있는 주회로 스위칭 전력 라인의 납땜들을 전면 재납땜(Rework)하여 통전성을 높였습니다.
- 기판 청소 및 절연 방습 코팅: 현장의 유분과 미세 먼지로 인한 2차 단락을 방지하기 위해 기판 전반을 산업용 세척제로 깨끗하게 세척한 후, 댄포스 인버터 고유의 내환경 성능을 유지할 수 있도록 절연 방습 코팅제를 전면에 꼼꼼하게 마감 도포했습니다.
■ 수리 완료 및 최종 구동 테스트
모든 회로 정비와 클리닝을 마치고 인버터를 조립하여 테스트 다이에 장착했습니다.
3상 주전원을 인가하자마자 딸깍하는 릴레이 구동음과 함께 전면 LCP 디스플레이 화면에 선명하게 불이 들어오며 "Ready" 메시지가 정상 출력되었습니다. 내부 전원 전압 레벨도 기준치 내에서 흔들림 없이 아주 깨끗하고 안정적인 파형을 유지했습니다.
제어 신호를 인가하여 모터 출력 전압이 각 상(U, V, W)별로 불평형 없이 정상적으로 밀어주는지 가동 파형까지 완벽하게 검증을 마쳤습니다. 최종 에이징 테스트를 통해 발열 및 전압 안정성을 한 번 더 확인한 후, 안전하게 포장하여 고객사로 당일 발송 처리해 드렸습니다.
댄포스 FC-302와 같은 수입 고성능 인버터는 공식 센터를 통한 보드 1:1 교체 시 비용 부담이 크고 단종 시 대처가 어렵지만, 저희 서보이엔지처럼 기판 회로 레벨의 정밀 수리를 통하면 훨씬 합리적인 비용과 신속한 일정으로 신품 못지않은 성능으로 복원이 가능합니다.
댄포스 인버터 전원 불량, 화면 먹통, 각종 에러 알람(Fault)으로 인해 설비가 멈춰 해결책을 찾고 계신다면 언제든 서보이엔지(SERVO E.N.G)로 문의해 주시기 바랍니다. 오랜 노하우로 신속하게 해결해 드리겠습니다. 감사합니다!
산업용 전자장비 수리 문의
모델: DANFOSS VLT AutomationDrive FC-302
증상: 전원불량
조치: 내부 전원컨트롤 전압회로 수리
