안녕하세요, 산업용 자동화 장비 및 전력전자 회로 수리 전문 기업 SERVO E.N.G (서보 이엔지) 입니다.
오늘 소개해 드릴 작업은 글로벌 산업 현장에서 뛰어난 내구성과 제어 성능으로 인정받고 있는 지멘스(SIEMENS) 사의 대표적인 고성능 인버터, MICROMASTER 440 모델의 출력 불량 수리 후기입니다. 현장에서 모터 구동 시 주파수는 올라가는데 실제 모터가 돌지 않거나 구동 토크가 터무니없이 부족한 증상으로 저희 SERVO E.N.G에 긴급 입고되었습니다.
🔍 증상 파악 및 정밀 계측 진단

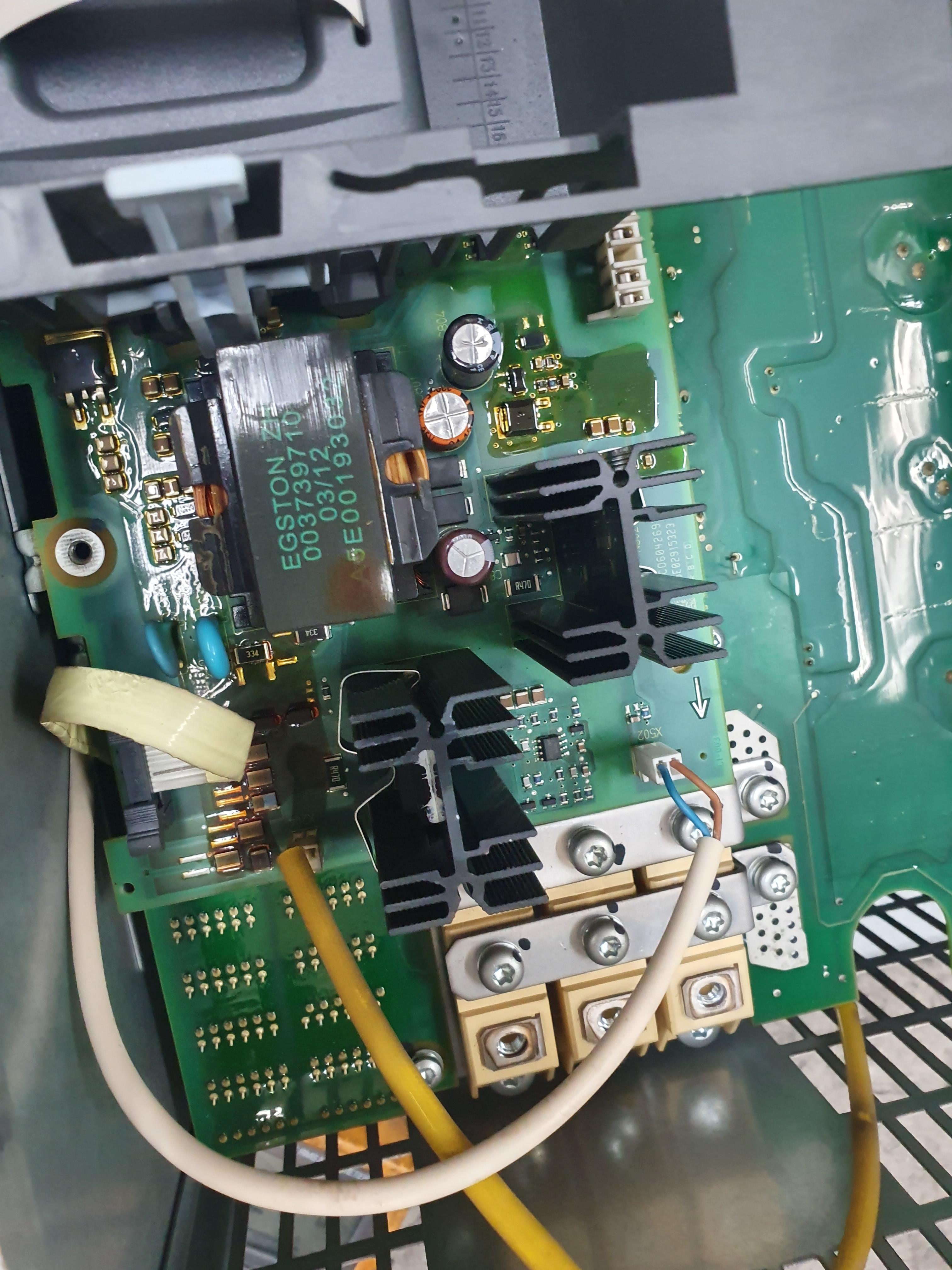

입고된 MICROMASTER 440 인버터는 전원은 정상적으로 켜지고 디스플레이상에 에러 메시지가 즉각 뜨지는 않았으나, 구동 명령(Run)을 내렸을 때 출력단(U, V, W)에서 모터를 구동 제어할 수 있는 정상적인 전압과 전류가 출력되지 않는 '출력 불량' 상태였습니다.
인버터의 출력 불량은 대전력을 제어하는 IGBT 모듈 자체의 파손이거나, IGBT를 컨트롤하는 게이트 드라이버(Gate Driver) 회로의 이상일 확률이 매우 높습니다. 정확한 문제 지점을 파악하기 위해 전문 계측기를 투입했습니다.
- Fluke 177 멀티미터 측정: 우선 출력단 회로의 다이오드 특성 및 저항값을 측정하여 IGBT 내부 소자의 단락 여부를 1차 검증했습니다. 이후 전원을 인가한 상태에서 게이트 드라이브 보드로 인입되는 제어 전압의 파형과 레벨을 정밀하게 체크하여 전원 공급의 안정성을 검사했습니다.

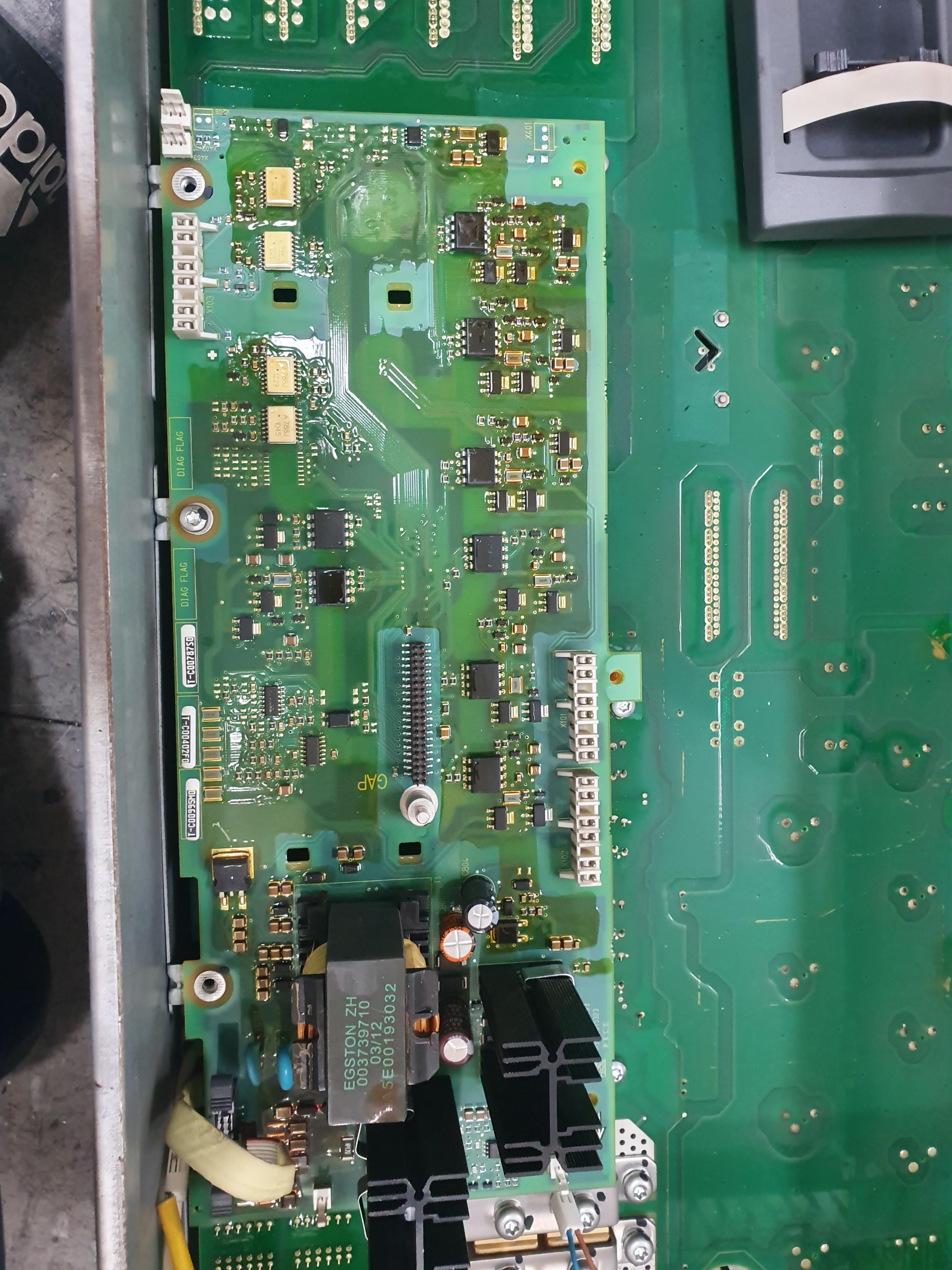

- Polar T6000 단선·단락 추적기 분석: 육안으로는 멀쩡해 보이는 제어 보드 내부의 미세 회로를 진단하기 위해 고성능 회로 추적기인 Polar T6000을 사용했습니다. 각 상(Phase)별 게이트 구동 회로의 고유 VI 커브(성분 특성 곡선)를 비교 분석한 결과, U상과 V상을 담당하는 게이트 드라이브 회로 내 파워 트랜지스터와 고속 포토커플러(Optocoupler)의 파형이 정상 회로와 다르게 왜곡되어 있는 신호 왜곡 및 소자 열화 현상을 정확하게 포착해 냈습니다.
🛠️ SERVO E.N.G의 전문적인 수리 과정
- 정품 핵심 소자 교체: Polar T6000과 Fluke 177을 통해 특정해 낸 불량 포토커플러 및 게이트 주변 회로의 저항, 다이오드 등 열화된 소자들을 지멘스 순정 규격의 정품 자재로 전면 교체했습니다.
- 내부 클리닝 및 절연 방습 코팅: 인버터 내부 팬을 통해 유입된 현장의 미세 분진과 오일 성분을 전용 세척제로 말끔히 제거하고, 향후 습기나 이물질로 인한 쇼트를 방지하기 위해 고품질 절연 코팅을 재시공했습니다.
- 부하 및 에이징 테스트: 수리 완료 후 실제 모터와 연결하여 저속부터 고속 영역까지 주파수 가변 테스트를 진행했습니다. 각 상의 출력 전류가 한쪽으로 치우치지 않고 균일하게 출력되는지 오실로스코프와 멀티미터로 최종 확인한 뒤, 장시간 에이징 테스트를 거쳐 완벽한 구동 안정성을 검증했습니다.
✨ 수리 완료 및 완벽 출고
지멘스 인버터 특유의 강력한 토크 제어가 정상적으로 살아난 것을 확인하고, 꼼꼼하게 포장하여 고객사로 안전하게 인도해 드렸습니다.
지멘스 MICROMASTER 440과 같은 고성능 인버터는 미세한 제어 회로의 불량만으로도 전체 시스템이 오작동할 수 있습니다. 저희 SERVO E.N.G는 Polar T6000 및 Fluke 177 등 신뢰성 높은 장비를 바탕으로 원인을 정확히 규명하여 수리 신뢰성을 극대화합니다. 지멘스를 비롯한 국내외 모든 브랜드의 인버터 수리가 필요하시다면 언제든 저희 SERVO E.N.G로 문의해 주시기 바랍니다!
산업용 전자장비 수리 문의
모델: 지멘스(SIEMENS) MICROMASTER 440
증상: 출력불량
조치: 내부 모터컨트롤 전압회로 수리
