안녕하세요, 대전 대화동에 위치한 산업용 전자장비 수리 전문 SERVO E.N.G(서보이엔지)입니다.
오늘은 강력한 토크 제어와 신뢰성으로 산업 현장에서 널리 사용되는 ABB DCS400 DC 드라이브의 전원 불량 수리 사례를 소개해 드립니다. 이 모델은 견고하게 설계되었지만, 장기 사용 시 내부 전원 공급 회로의 소자 노후화로 인해 전원이 들어오지 않는 증상이 발생하곤 합니다.
1. 입고 증상 및 초기 점검
입고된 DCS400 유닛은 메인 전원을 인가해도 제어반 디스플레이가 켜지지 않고, 아무런 동작 반응이 없는 'Power Dead' 상태였습니다.
- 주요 증상: 전면 패널 암전 및 제어 전압 출력 전무.

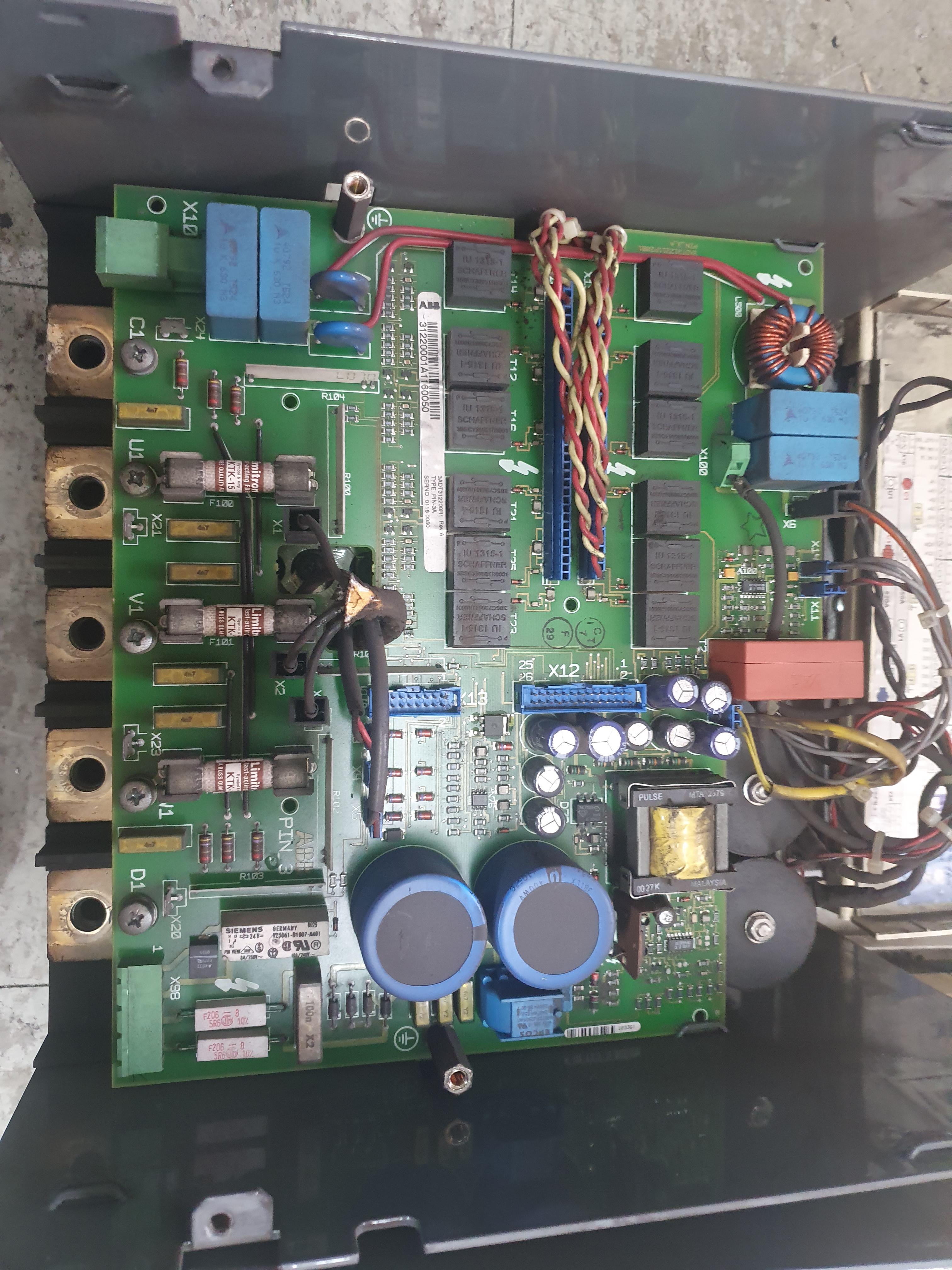

- 육안 점검: 내부 분해 후 점검 결과, 전원 보드(Power Board) 내 스위칭 소자 주변에 발열로 인한 그을음과 콘덴서의 미세한 부풀어 오름 현상이 확인되었습니다.
2. 정밀 진단 및 원인 분석
SERVO E.N.G는 전문 장비를 동원하여 회로 레벨의 결함을 정확히 찾아냈습니다.
- V-I 커브 분석: Polar T6000 진단기를 활용하여 전원 인입단과 출력단의 임피던스를 측정했습니다. 분석 결과, 내부 SMPS 회로의 피드백 제어를 담당하는 반도체 소자에서 파형 왜곡이 발견되었습니다.
- 회로 피드백 점검: 제어 전압을 일정하게 유지해 주는 포토커플러 및 관련 저항 소자들의 값이 변하여 시스템이 정상적인 부팅 전압을 생성하지 못하고 있었습니다.

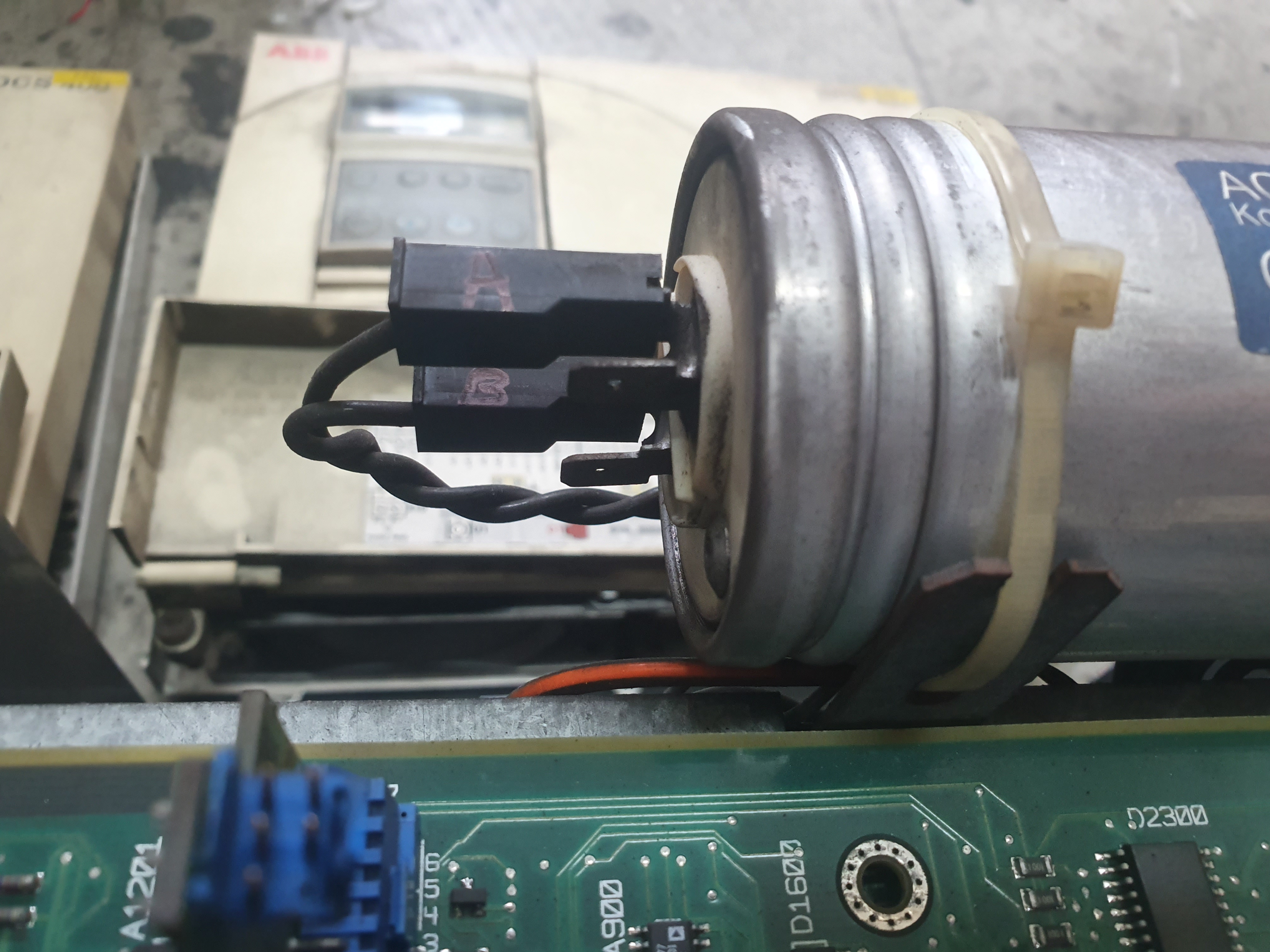

- 노후 부품 열화: 산업용 장비의 특성상 24시간 가동에 따른 전해 콘덴서의 내부 전해액 마름 현상이 전반적으로 진행되어 전압 안정성이 무너진 상태였습니다.
3. 수리 진행 및 검수 과정
숙련된 기술력을 바탕으로 장비의 신뢰성을 복원하는 정밀 작업을 수행했습니다.
- 핵심 부품 정품 교체: 특성 불량이 확인된 스위칭 IC 및 주변 다이오드를 신품 정품으로 교체하였습니다. 또한, 장비 수명 연장을 위해 모든 노후 콘덴서를 고내구성 산업용 부품으로 전량 교체 완료했습니다.
- 보드 정밀 세척 및 코팅: 대전 대화동 현장의 환경적 요인을 고려하여, 기판의 분진을 제거하는 정밀 세척 작업을 거친 후 절연 성능 강화를 위한 코팅 처리를 재실시했습니다.
- 최종 전압 및 에이징 테스트: 수리 완료 후 단계별로 전원을 투입하여 내부 로직 전압이 정상 범위 내에서 출력되는지 확인했습니다. 8시간 이상의 장시간 전압 모니터링(에이징 테스트)을 통해 전원 유지 상태와 제어 신호의 안정성을 철저히 검증하여 수리를 마무리했습니다.
SERVO E.N.G의 전문 수리 서비스
저희 서보이엔지(SERVO E.N.G)는 ABB, 미쓰비시, 야스카와, 하이젠 등 국내외 유명 브랜드의 DC/AC 드라이브 수리 데이터를 풍부하게 보유하고 있습니다. 단순히 동작만 되게 하는 수리가 아니라, 전문 장비를 통한 정밀한 데이터 분석으로 고객님의 장비가 현장에서 최상의 컨디션을 유지하도록 돕고 있습니다.
DCS400 시리즈를 포함하여 각종 드라이브의 전원 불량이나 알람 문제로 고민 중이시라면, 언제든 대전 대화동의 SERVO E.N.G로 문의해 주시기 바랍니다.
산업용 전자장비 수리 문의
모델: ABB DCS400
증상: 전원불량
조치: 내부 전원컨트롤 전압회로 수리
산업용 서보 드라이버, PLC, 인버터 수리가 필요하시다면 언제든 댓글이나 쪽지로 문의주세요. 전국 출장및택배 가능!!
