안녕하세요, 대전 대화동에 위치한 산업용 전자장비 수리 전문 SERVO E.N.G(서보이엔지)입니다.

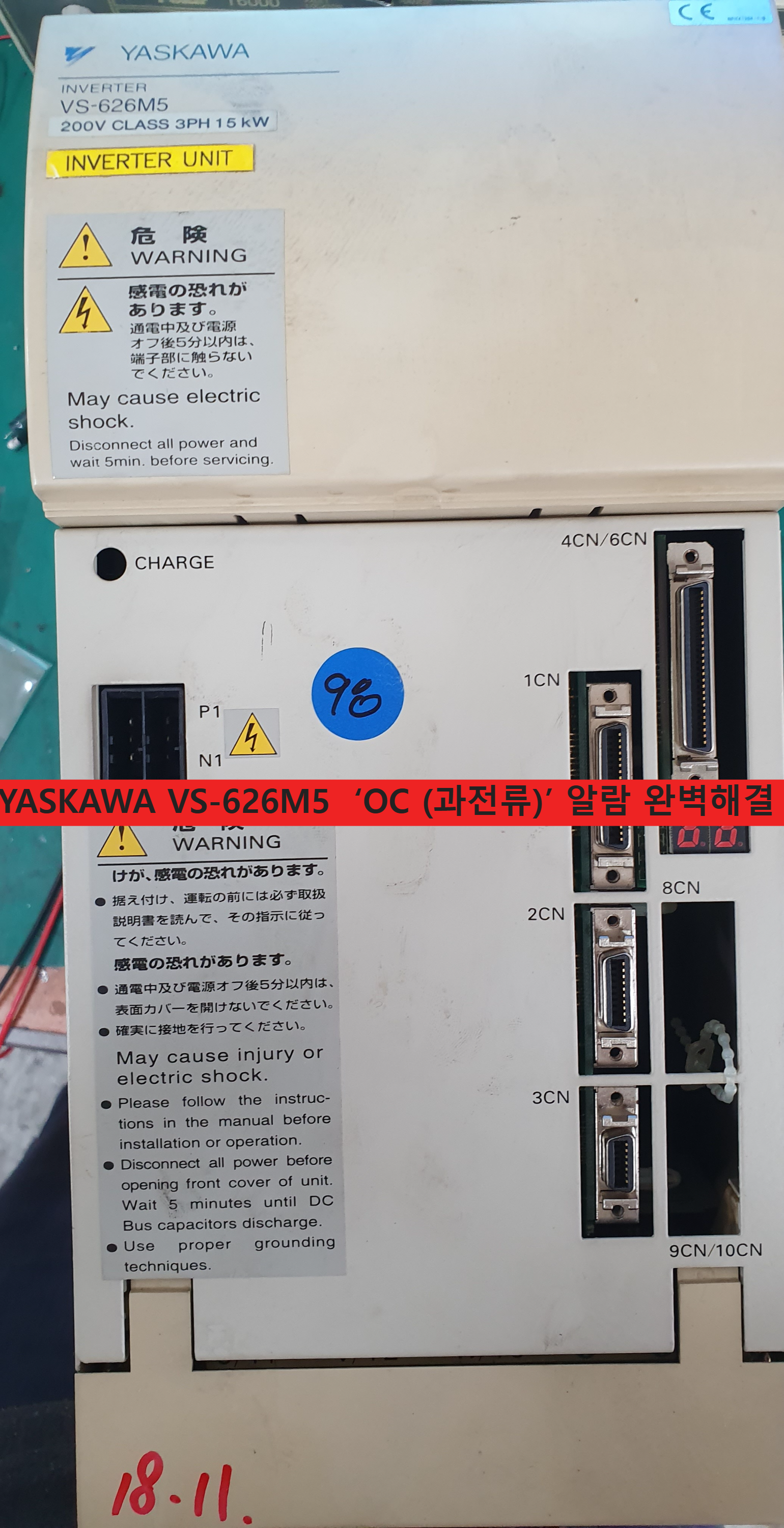

오늘은 야스카와(YASKAWA)의 구형 명기이자 공작기계 스핀들 제어에 널리 사용되는 VS-626M5 모델의 수리 사례를 소개해 드립니다. 본 제품은 가동 중 01번 알람(OC, Overcurrent)이 발생하며 동작이 멈추는 증상으로 입고되었습니다.
1. 입고 증상 및 알람 분석
입고된 VS-626M5 유닛은 전원 투입 후 스핀들 가동 명령 시 즉시 혹은 가속 구간에서 '01' 표시와 함께 과전류 알람이 발생했습니다.
- 01번 알람(OC)의 의미: 드라이브의 출력단 전류가 허용된 정격치를 초과하여 흐를 때 시스템 보호를 위해 발생합니다.
- 고장 원인 추정: 외부 부하(모터)의 문제가 아님을 현장에서 확인한 후 입고되었기에, 내부 전력 모듈(IGBT)의 쇼트나 이를 제어하는 드라이브 회로의 소자 열화가 주된 원인으로 판단되었습니다.
2. 정밀 진단 및 원인 분석
SERVO E.N.G는 노후 장비의 특성을 고려하여 체계적인 회로 분석을 진행했습니다.

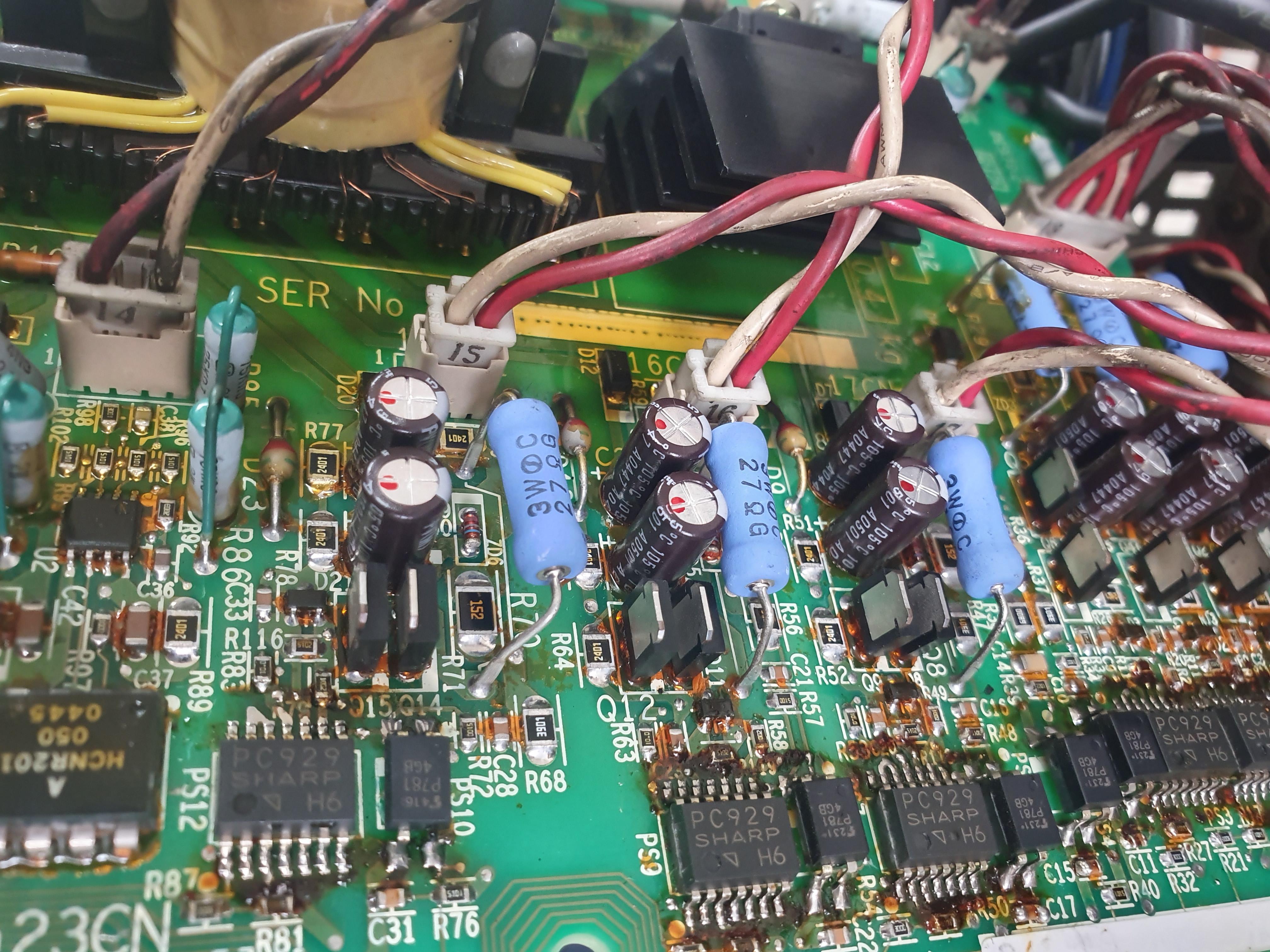

- V-I 커브 분석: 정밀 진단 장비인 Polar T6000을 활용하여 전력 소자 주변의 게이트 드라이브 회로 임피던스를 측정했습니다. 분석 결과, 특정 상의 스위칭 신호를 전달하는 포토커플러와 전압 안정화 다이오드의 특성이 크게 저하되어 있었습니다.
- 전원부 리플 및 노이즈 점검: 제어 보드에 공급되는 내부 전압을 점검한 결과, 장기간 사용으로 인한 전해 콘덴서의 용량 감소로 인해 전원 라인에 심한 리플 노이즈가 유입되어 전류 검출 회로의 오동작을 유발하고 있었습니다.
3. 수리 진행 및 검수 과정
숙련된 기술력을 바탕으로 장비의 안정성을 복원하는 데 집중했습니다.
- 핵심 소자 정밀 교체: 특성 불량이 확인된 게이트 드라이브용 IC와 관련 반도체 소자들을 신품 정품으로 교체하였습니다. 또한, 향후 재발 방지를 위해 모든 노후 전해 콘덴서를 고내구성 산업용 부품으로 전량 교체 완료했습니다.
- 보드 정밀 세척 및 환경 개선: 대전 대화동 현장의 환경적 요인으로 인한 오염을 제거하기 위해 정밀 세척 후, 절연 강화를 위한 방습 및 부식 방지 코팅 작업을 재실시했습니다.
- 최종 전압 및 에이징 테스트: 수리 완료 후 단계별 전압 인가 테스트를 거쳐 각 출력 상의 전압 밸런스를 확인했습니다. 8시간 이상의 장시간 전압 모니터링(에이징 테스트)을 통해 01번 알람 재발 여부와 제어 신호의 안정성을 철저히 검증하여 출고하였습니다.
SERVO E.N.G의 전문 수리 서비스
저희 서보이엔지(SERVO E.N.G)는 야스카와, 미쓰비시, 하이젠, LS 등 국내외 모든 브랜드의 스핀들 및 서보 시스템 수리 노하우를 보유하고 있습니다. 단순히 부품만 바꾸는 것이 아니라, 전문 장비를 통한 정밀한 데이터 기반의 수리로 현장의 가동률을 높여드립니다.
VS-626M5를 포함하여 각종 드라이브의 과전류 알람이나 전원 불량으로 고민 중이시라면, 언제든 대전 대화동의 SERVO E.N.G로 문의해 주시기 바랍니다.
산업용 전자장비 수리 문의
모델: YASKAWA VS-626M5
증상: 01번알람 과전류
조치: 내부 모터컨트롤 전압회로 수리
