[수리 후기] QJE QJ-PS50 가변형 파워 서플라이 출력 불량 수리 완료

안녕하세요, 산업용 및 실험용 전자장비 수리 전문 SERVO E.N.G(서보이엔지)입니다.

오늘은 가변형 직류 전원 공급 장치로 널리 쓰이는 QJE QJ-PS50 모델의 출력 불량 수리 사례를 소개해 드립니다. 이 장비는 정밀한 전압과 전류 조정이 가능하여 실험실이나 수리 현장에서 필수적인 장비이지만, 과부하나 장시간 사용 시 출력단에 문제가 발생하는 경우가 종종 있습니다.

---

1. 입고 증상 및 초기 점검

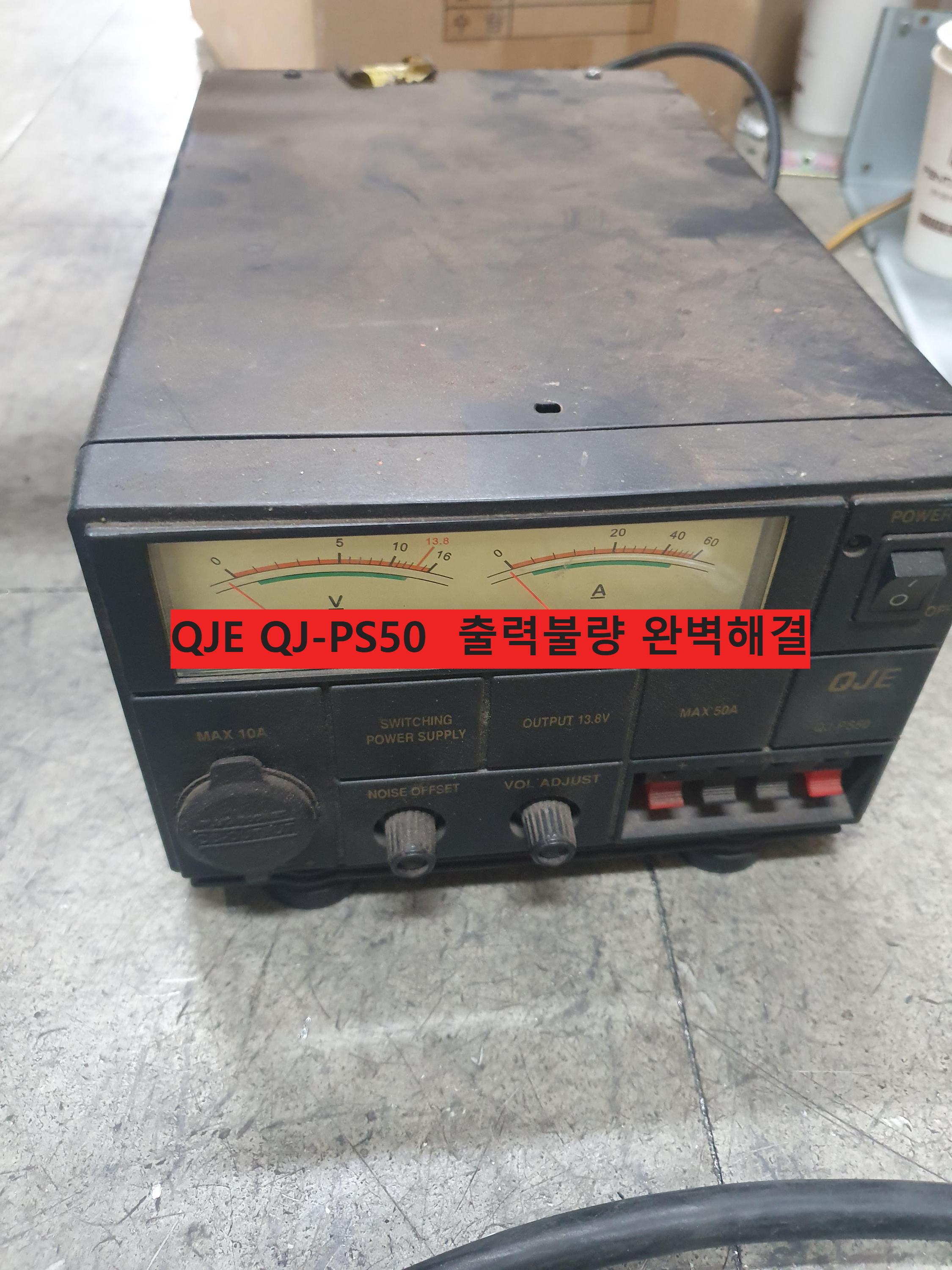

입고된 QJ-PS50 유닛은 전면 전원 스위치를 켜면 디스플레이는 정상적으로 점등되지만, 출력 단자에서 전압이 전혀 측정되지 않거나 설정값보다 훨씬 낮은 전압이 출력되는 상태였습니다.

• 전압 조절 불능: 전압 조절 노브를 돌려도 출력값에 변화가 없었습니다.
• 보호 회로 작동: 특정 구간에서 과부하 보호(O.C.P) 기능이 오작동하여 출력이 차단되는 증상이 확인되었습니다.

2. 정밀 진단 및 원인 분석

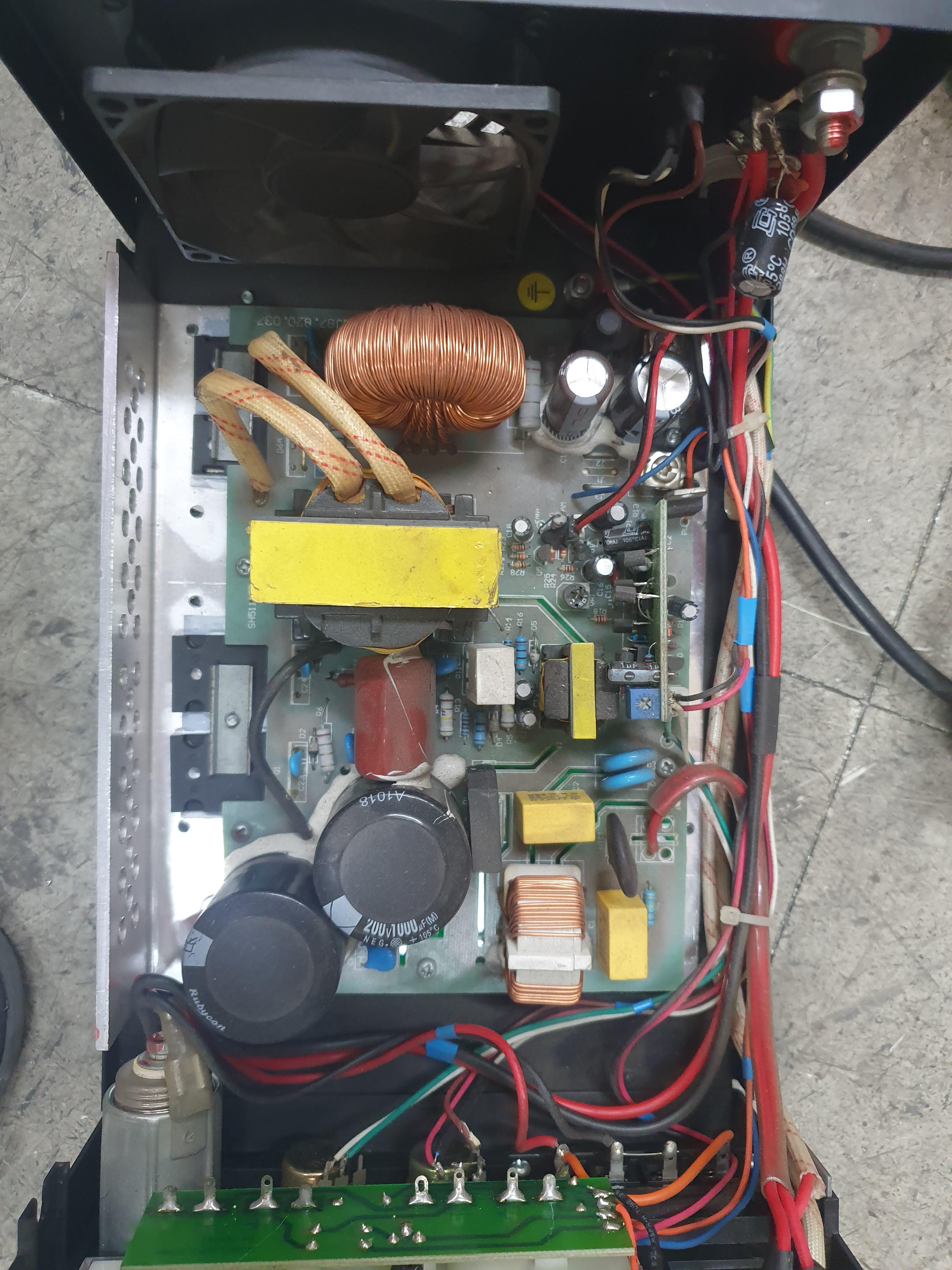

장비 내부의 전력 변환 효율과 신호 흐름을 점검하기 위해 케이스를 분해하여 정밀 진단을 실시했습니다.

• 출력 트랜지스터(Power TR) 파손: 전력 제어를 담당하는 고출력 트랜지스터가 과열로 인해 쇼트(Short)된 상태였습니다.
• V-I 커브 분석: Polar T6000 진단기를 활용하여 제어 회로 내의 다이오드와 저항 소자들의 특성을 분석했습니다. 분석 결과, 출력 피드백을 담당하는 저항의 오차가 기준치를 벗어나 전압 제어 신호가 왜곡되고 있었습니다.
• 냉각 시스템 점검: 팬 모터의 회전 속도가 느려져 내부 열 방출이 원활하지 않았던 것이 소자 파손의 근본 원인으로 파악되었습니다.

3. 수리 진행 및 결과

SERVO E.N.G의 체계적인 공정을 통해 다음과 같이 조치를 완료했습니다.

• 핵심 부품 교체: 파손된 고출력 트랜지스터를 정품 소자로 교체하고, 열전달 효율을 높이기 위해 고성능 서멀 구리스를 재도포했습니다.
• 제어 회로 보정: 오차가 발생한 피드백 저항과 노후된 콘덴서를 교체하여 전압 출력의 정밀도를 복원했습니다.
• 냉각 팬 정비: 소음이 심하고 풍량이 저하된 냉각 팬을 신품으로 교체하여 방열 성능을 최적화했습니다.
• 최종 검수: 0V부터 50V까지 전 구간 전압 가변 테스트와 정격 전류 부하 테스트를 4시간 이상 진행하여 안정적인 출력을 확인했습니다.

---

대전 대화동 정밀 장비 수리 전문

저희 서보이엔지(Daejeon, Daehwa-dong)는 파워 서플라이, 인버터, 서보 드라이버 등 다양한 산업용 전자장비를 전문적으로 취급합니다. 단순한 고장 수리를 넘어 장비가 현장에서 최상의 퍼포먼스를 낼 수 있도록 꼼꼼하게 점검합니다.

QJ-PS50을 비롯한 다양한 가변 파워 서플라이의 전원 불량이나 출력 이상으로 업무에 차질이 생기셨다면, 언제든 SERVO E.N.G로 문의해 주시기 바랍니다.

산업용 전자장비 수리 문의

모델: QJE QJ-PS50

증상: 출력불량

조치: 내부 DC컨트롤 전압회로 수리
