안녕하세요, 산업용 자동화 장비 수리 전문 SERVO E.N.G(서보이엔지)입니다.
오늘은 현장에서 빈번하게 발생하는 LS일렉트릭 SV110iG5A-4(11kW, 400V급) 모델의 대표적인 고장 증상인 GFT(Ground Fault Trip, 지락 보호) 알람 수리 사례를 소개해 드립니다. 이 모델은 컴팩트한 사이즈와 강력한 성능으로 인기가 많지만, 가혹한 산업 환경에서 지락 알람이 발생하면 장비 보호를 위해 출력을 즉시 차단하게 됩니다.
1. 증상 확인 및 원인 분석

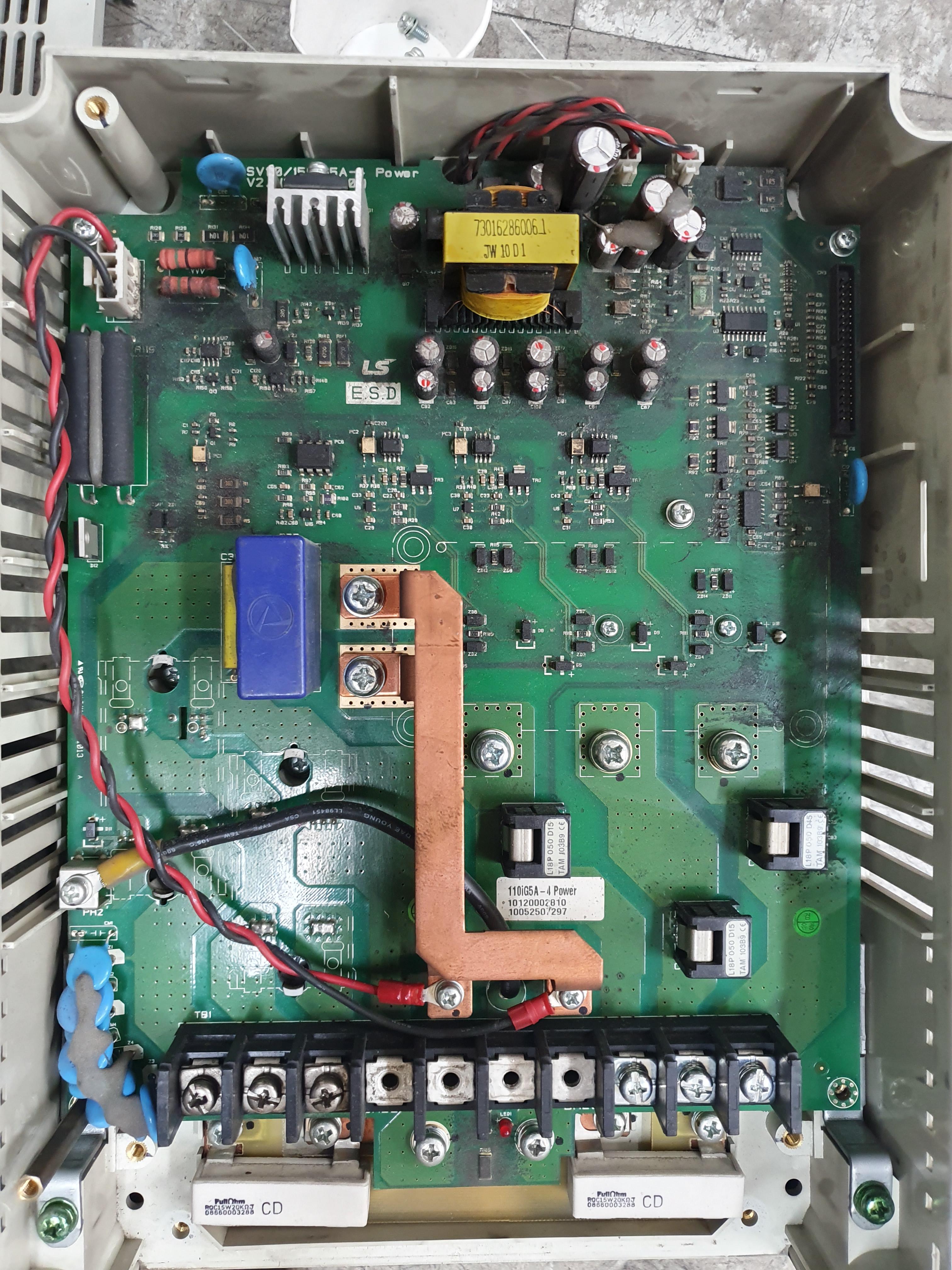

입고된 SV110iG5A-4 인버터는 전원을 투입하고 가동 명령을 내리면 즉시 혹은 일정 시간 경과 후 'GFT' 메시지가 출력되며 정지하는 상태였습니다.
- 지락(Ground Fault)이란? 인버터의 출력 측 단자(U, V, W) 중 하나 이상의 상에서 대지로 전류가 흐르는 현상을 의미합니다.
- 주요 원인: 모터 내부 절연 파괴, 출력 케이블의 피복 손상에 의한 접지 접촉, 또는 인버터 내부의 전류 센서(CT) 및 출력 소자(IGBT)의 회로 결함이 주된 원인입니다.
2. SERVO E.N.G의 정밀 진단
저희는 장비의 정확한 상태 파악을 위해 다음과 같은 절차를 거쳤습니다.
- 절연 저항 측정: 먼저 부하 측(모터)의 절연 상태를 점검하여 외부 요인인지 확인합니다.
- V-I 커브 분석: 내부 회로의 이상 유무를 확인하기 위해 Polar T6000 진단기를 활용하여 각 상의 파형을 비교 분석합니다. 이번 사례에서는 인버터 내부의 전류 검출 회로 내 특정 소자의 특성 불량이 확인되었습니다.
- 출력 소자 점검: 지락 사고 시 발생할 수 있는 IGBT의 2차 손상 여부까지 꼼꼼하게 체크합니다.
3. 수리 진행 및 테스트
결함이 발견된 전류 검출 회로의 핵심 부품과 노후된 콘덴서들을 신품으로 교체하였습니다. 또한, 제어 보드의 습기나 분진으로 인한 오동작을 방지하기 위해 정밀 세척과 코팅 작업을 병행했습니다.
수리 완료 후 3상 모터에 연결하여 테스트를 진행한 결과, 더 이상 GFT 알람은 발생하지 않았으며 안정적인 전류 출력을 유지하는 것을 확인했습니다.
대전 대화동 인버터 수리 전문
SERVO E.N.G는 LS, 미쓰비시, 야스카와 등 다양한 브랜드의 인버터 수리 경험을 보유하고 있습니다. 특히 오늘 소개해 드린 iG5A 시리즈는 물론, 앞서 다뤘던 iS5, iS7 모델 등 LS 인버터 전 라인업에 대한 깊은 이해도를 바탕으로 신속한 수리를 약속드립니다.
현장에서 알람 발생으로 설비가 멈췄다면, 당황하지 마시고 대전 대화동에 위치한 저희 서보이엔지로 문의해 주시기 바랍니다. 정확한 진단과 책임 있는 수리로 보답하겠습니다.
산업용 전자장비 수리 문의
모델: LS SV110iG5A-4
증상: G.F.T알람
조치: 내부 접지컨트롤 전압회로 수리
