안녕하세요, 산업용 전자장비 수리 전문 SERVO E.N.G입니다.
오늘 수리 사례는 미쓰비시의 신뢰성 높은 구형 인버터 시리즈인 FR-A240-7.5K-UL 모델입니다. 7.5kW 용량의 이 장비는 강력한 토크 제어 성능을 자랑하지만, 오랜 사용으로 인해 출력 신호가 불안정해지는 증상으로 입고되었습니다.
1. 장비 정보 및 입고 증상
- 모델명: MITSUBISHI FR-A240-7.5K-UL (400V급, 7.5kW)
- 증상: 인버터 가동 시 모터에서 심한 소음과 진동이 발생하며, 주파수를 올릴 때 전압 불균형으로 인해 'E.OC1(가속 시 과전류)' 또는 'E.THT(인버터 과부하)' 알람이 발생하며 정지하는 상태입니다.
2. 정밀 진단 및 분석 (A22PW 보드 점검)

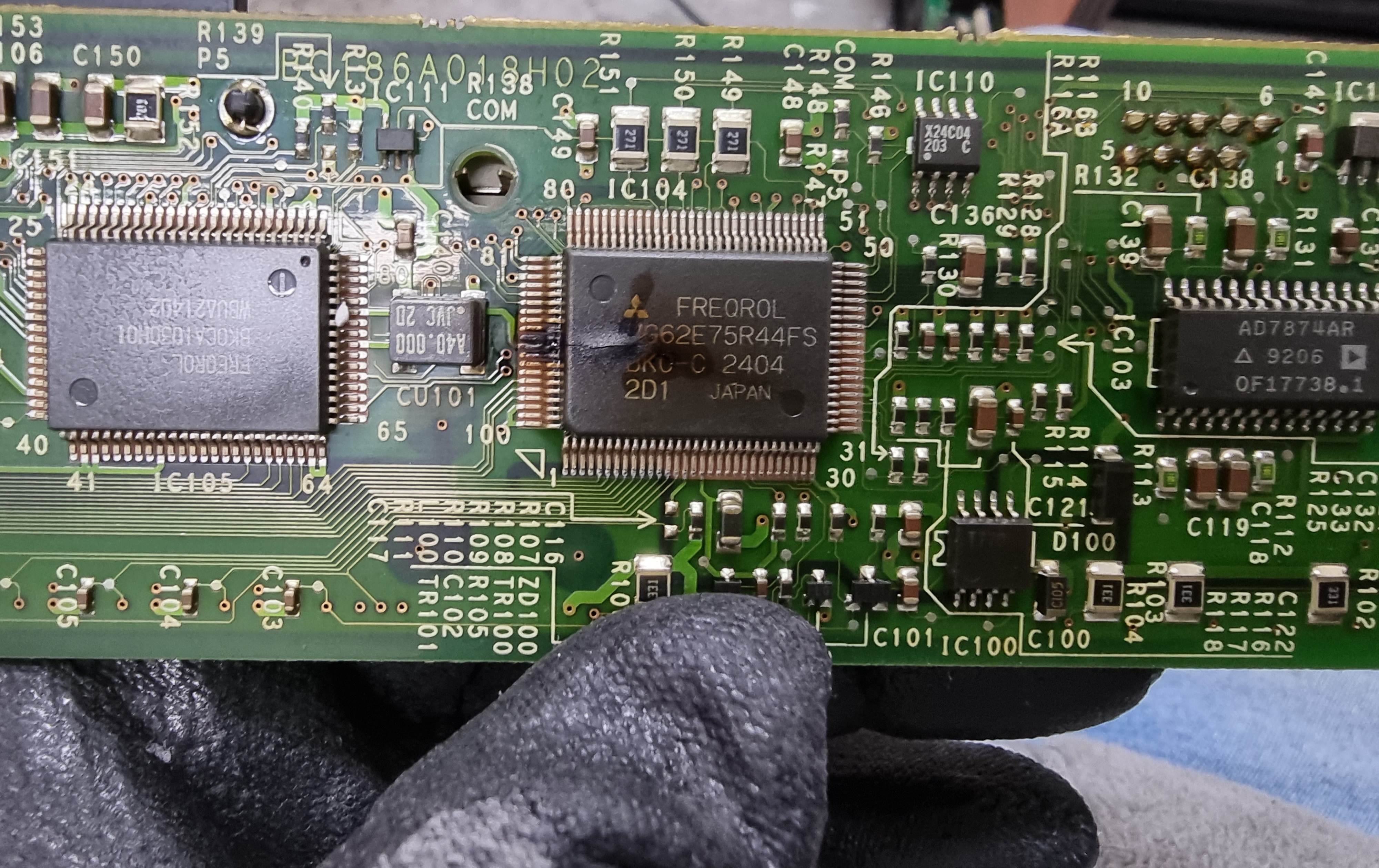

장비 내부를 확인한 결과, 메인 파워 보드인 A22PW 라인에서 전반적인 소자 열화가 발견되었습니다.
- 출력단 임피던스 체크: U, V, W 각 상의 출력 소자(IGBT)를 점검한 결과, 파워 모듈 자체의 완전 파손은 아니었으나, 특정 상을 구동하는 게이트 신호가 정상적으로 인가되지 않음을 확인했습니다.

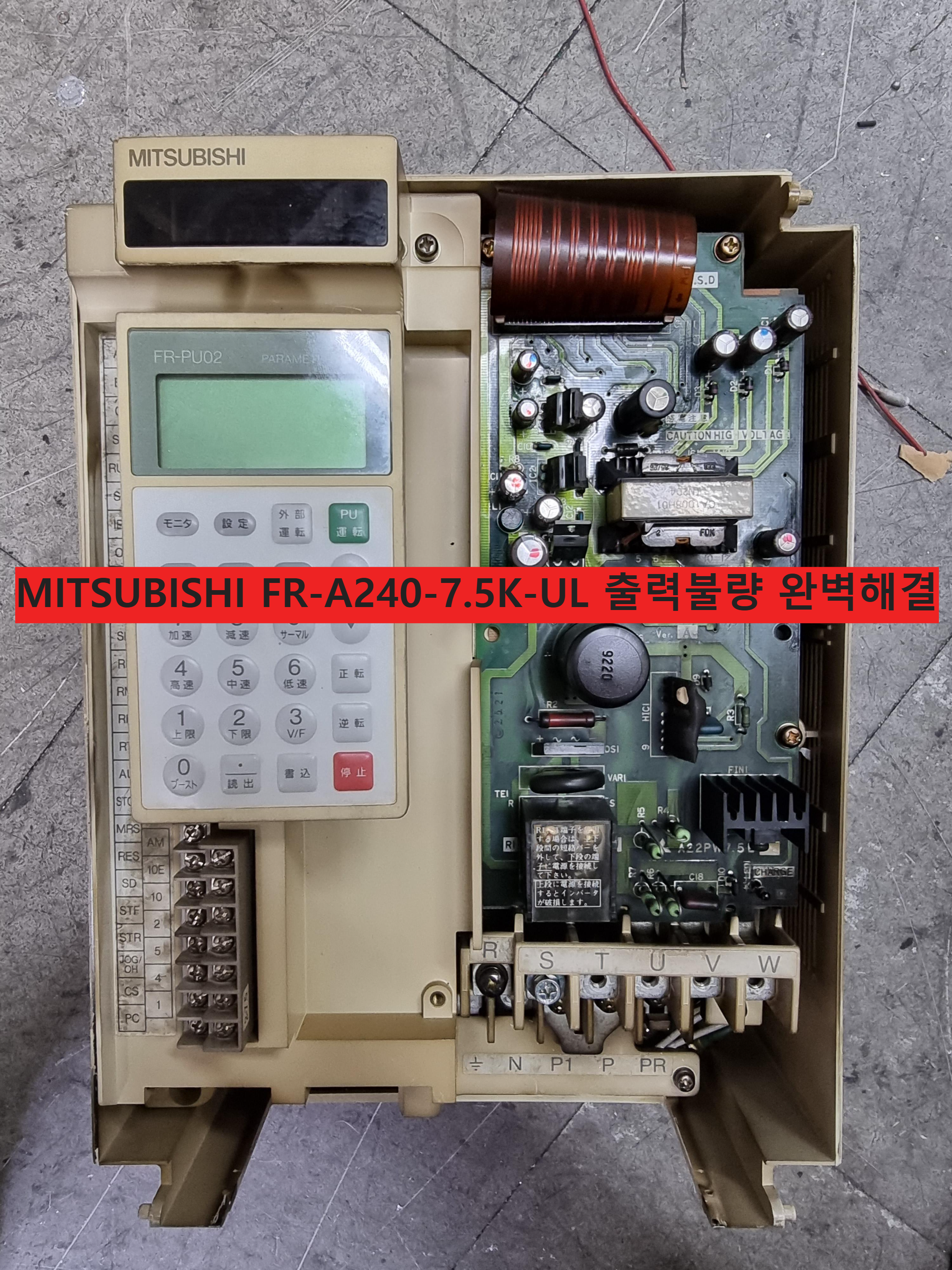

- V-I 커브 추적 진단: Polar T6000을 활용하여 제어 회로를 스캔한 결과, 사진 속 상단에 위치한 대형 리액터와 변압기 주변의 제어 전원 평활 콘덴서들이 부풀어 오르고 용량이 감퇴한 것이 확인되었습니다.
- 원인 발견: 노후화된 콘덴서에서 흘러나온 전해액이 게이트 드라이브 회로의 칩 저항과 다이오드 패턴을 부식시켜, 최종적으로 IGBT에 정확한 스위칭 신호를 전달하지 못해 출력이 틀어지는 결과를 초래했습니다.
3. 수리 및 오버홀(Overhaul) 과정
- 회로 복원 및 세척: 부식된 패턴을 정밀 세척하고 단선된 라인을 수선하였습니다.
- 소모성 부품 전량 교체: 수명이 다한 내부 전해 콘덴서와 포토커플러 등 핵심 제어 소자들을 고사양 산업용 신품으로 전량 교체하였습니다.
- 절연 보강: 고압 전압이 흐르는 구간의 절연 상태를 재점검하고, 습기 및 분진 방지를 위해 기판 코팅 작업을 보강했습니다.
4. 최종 테스트 결과
- 무부하 테스트: 수리 완료 후 각 상의 출력 전압이 대칭을 이루는지 전압테스터기로 측정했습니다.
- 정상 출고: 저속에서 고속까지 안정적인 주파수 출력을 확인하였으며, 더 이상 과전류 알람 없이 모터가 부드럽게 구동되는 것을 확인한 후 최종 인도되었습니다.
SERVO E.N.G는 미쓰비시 FR-A200, A500 시리즈와 같은 구형 모델에 대한 풍부한 수리 경험과 예비 부품을 보유하고 있습니다. 소중한 장비, 신속하고 정확한 수리로 보답하겠습니다.
산업용 전자장비 수리 문의
모델: MITSUBISHI FR-A240-7.5K-UL
증상: 출력불량
조치: 내부 모터컨트롤 전압회로 수리
