안녕하세요! 산업용 전자장비 수리 전문기업 SERVO E.N.G입니다. 오늘은 현장에서 가장 빈번하게 발생하는 문제 중 하나인 미쓰비시(Mitsubishi) 인버터 FR-E740 시리즈의 E.OC1 에러 수리 과정을 공유해 드리려고 합니다.
1. 입고 증상 확인: "E.OC1" 에러란?
현장에서 설비 가속 중 갑자기 인버터 패널에 E.OC1(Acceleration Overcurrent) 메시지가 뜨면서 멈추는 증상으로 입고되었습니다.
- E.OC1 의미: 가속 중 과전류 차단 기능을 말합니다.
- 주요 발생 원인: 1. 가속 시간이 너무 짧게 설정된 경우 2. 인버터 내부 출력 소자(IGBT)의 절연 저하 3. 전류 감지 센서(Current Sensor) 및 제어 회로의 불량 4. 모터 부하의 기계적 고착
2. 정밀 진단 및 수리 과정
SERVO E.N.G만의 체계적인 진단 프로세스를 통해 원인을 분석했습니다.
- 내부 분해 및 세척: 산업 현장의 분진으로 인한 쇼트 가능성을 배제하기 위해 고압 세척 및 건조를 먼저 진행합니다.

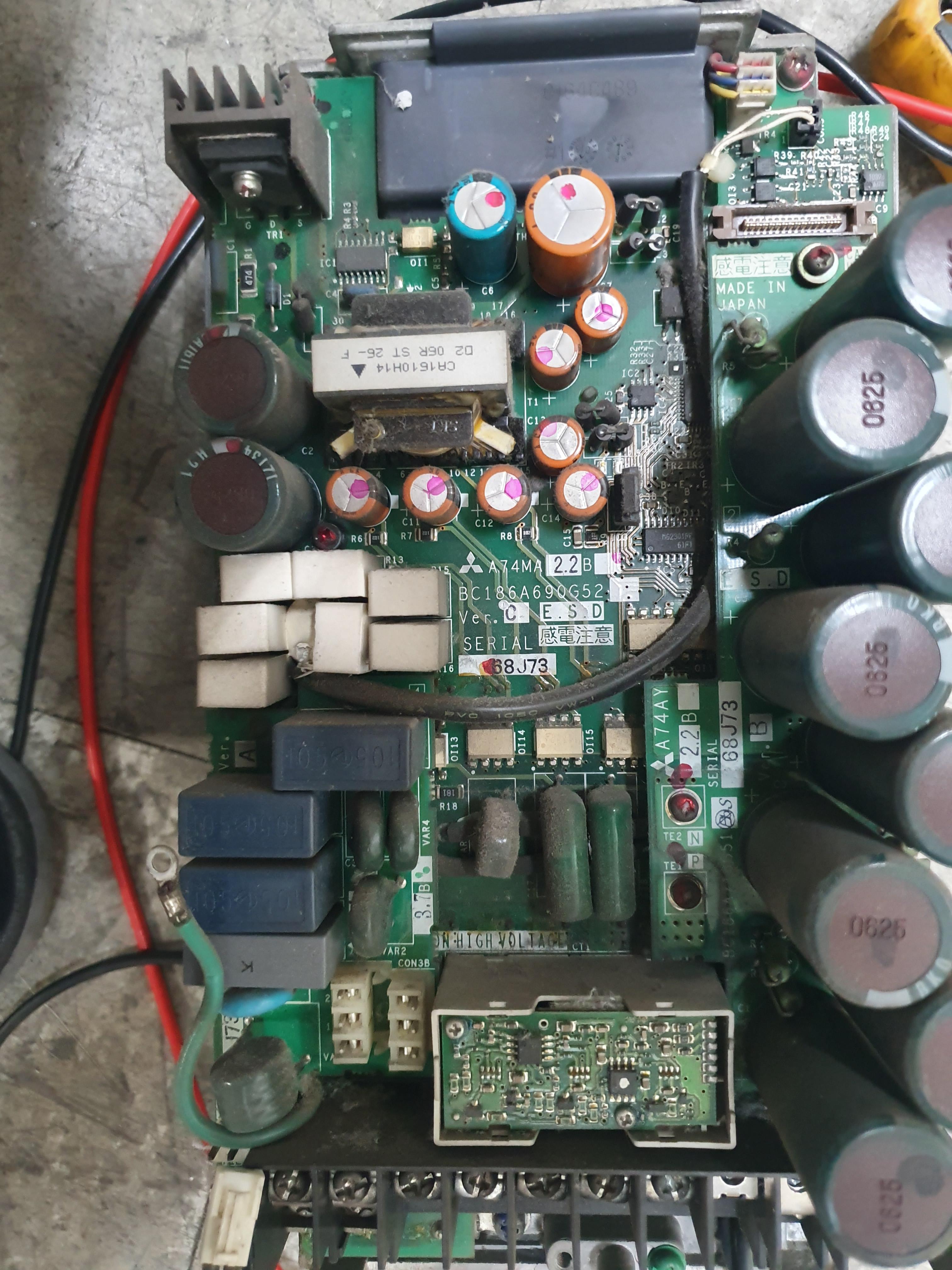

- 부품 점검: 오실로스코프를 사용하여 게이트 파형을 측정하고, 주 회로 소자인 IGBT의 상태를 체크했습니다. 확인 결과, 전류 감지 회로 내의 소모성 부품(전해 콘덴서)의 용량 감소와 드라이브 회로의 신호 왜곡이 발견되었습니다.
- 부품 교체: 수명이 다한 콘덴서를 고온 내구성이 강한 정품 부품으로 교체하고, 노후된 패턴을 보강하는 작업을 수행했습니다.
3. 테스트 및 출고
수리 완료 후 바로 출고하지 않습니다. SERVO E.N.G는 실제 부하 테스트를 거쳐 안정성을 확인합니다.
- 무부하 구동 테스트: 주파수 가변 시 출력이 일정하게 나오는지 확인
- 에이징 테스트: 장시간 구동을 통해 발열 및 노이즈 안정성 검증.
모든 테스트를 통과한 후, 고객님께 안전하게 인도해 드렸습니다.
💡 SERVO E.N.G의 약속
저희는 단순한 부품 교체를 넘어, 장비의 전체적인 컨디션을 회복시켜 재발 방지에 최선을 다합니다. 미쓰비시, 야스카와, LS 등 국내외 모든 인버터 수리가 가능하니 언제든 문의해 주세요!
산업용 전자장비 수리 문의
모델: 미쓰비시 FR-E740-3.7K
증상: E.OC1 과전류
조치: 내부 모터컨트롤 전압회로 수리
