안녕하세요! 산업용 자동화 기기 및 인버터 수리 전문 SERVO E.N.G입니다.
오늘 소개해 드릴 수리후기는 산업 현장의 모터 제어에 필수적인 인버터, AB(Allen-Bradley) PowerFlex 40 모델의 수리 과정입니다. 모델명 22D-D4P0N104 제품으로, 현장에서 갑자기 전원이 들어오지 않아 라인이 멈추는 긴급한 상황에서 저희 SERVO E.N.G를 찾아주셨습니다.
1. 입고 장비 점검 및 증상 확인
입고된 PowerFlex 40 인버터의 상태를 확인한 결과, 전원을 인가해도 전면 디스플레이(HMI)에 아무런 반응이 없는 '전원 불량(No Power)' 상태였습니다. 인버터에서 전원이 들어오지 않는 경우, 단순히 디스플레이 문제일 수도 있지만 내부의 SMPS(스위칭 전원 공급 회로)나 메인 회로의 심각한 손상일 가능성이 큽니다.
2. 정밀 진단 및 원인 파악

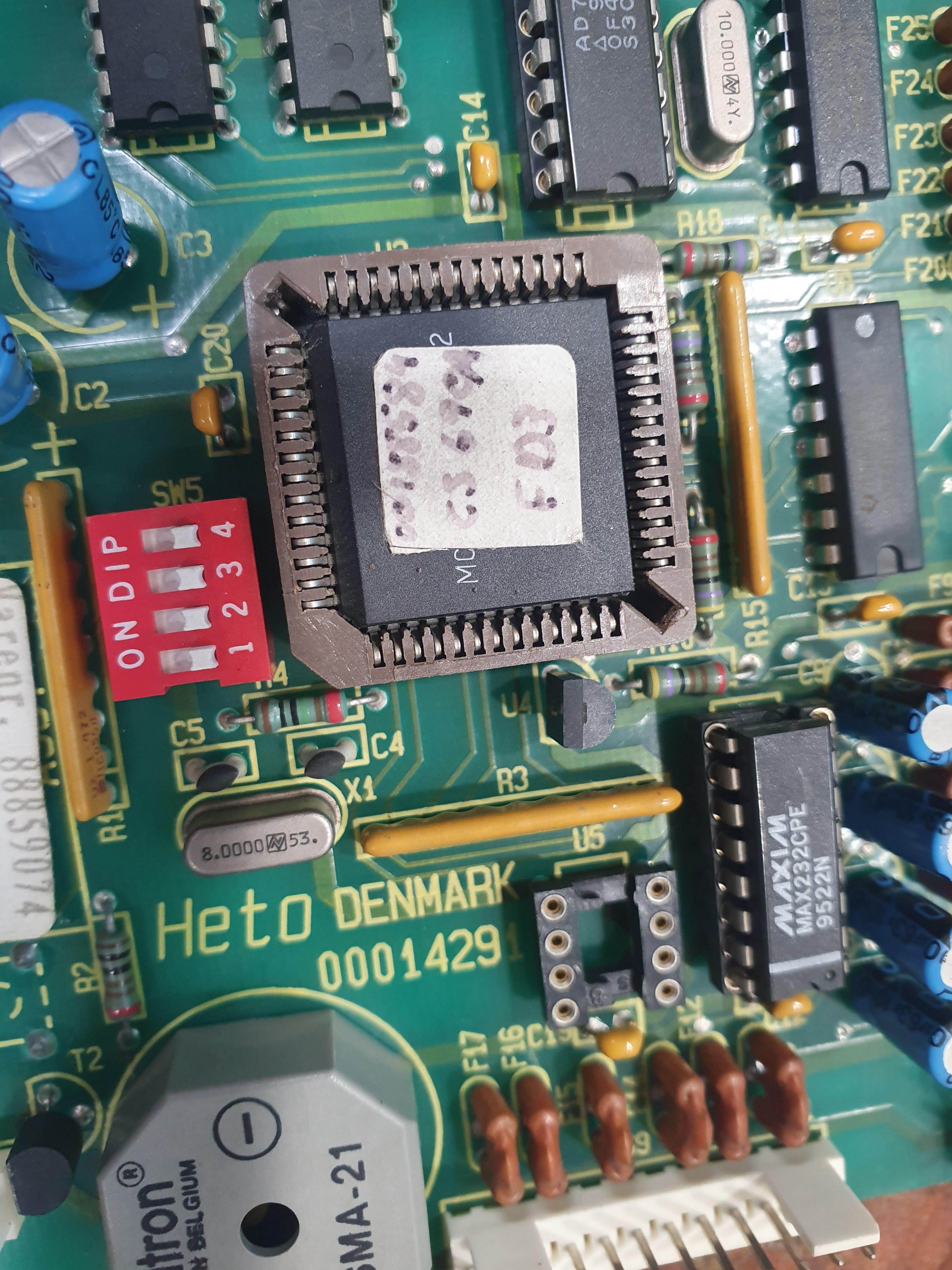

저희 SERVO E.N.G 기술팀은 장비를 분해하여 내부 보드 전반에 걸친 정밀 점검을 실시했습니다.
- 입력단 확인: AC 입력 라인과 정류 회로(Rectifier) 파트의 소자 단선 유무 확인.
- SMPS 회로 분석: 내부 로직 전압을 생성하는 SMPS 회로 내의 스위칭 IC와 콘덴서 노후화 확인.
- 원인 발견: 분석 결과, 오랜 사용으로 인한 내부 콘덴서의 전해액 누설로 인해 주변 패턴이 부식되었고, 이로 인해 제어 전원이 생성되지 않는 것이 주요 원인이었습니다.
3. 수리 및 복구 작업
이번 수리후기의 핵심은 단순 부품 교체를 넘어선 '회로 복원'이었습니다.
- 부식 패턴 복구: 누액으로 손상된 PCB 패턴을 정밀하게 세척하고 단선된 회로를 다시 연결하는 복원 작업을 진행했습니다.
- 소모성 부품 교체: 수명이 다한 전해 콘덴서와 열화된 반도체 소자들을 내구성이 검증된 신품 소자로 전면 교체하였습니다.
- 예방 정비: 향후 동일 증상 재발 방지를 위해 열에 취약한 구간의 절연 보강 작업을 병행했습니다.
4. 시운전 및 최종 테스트
수리를 마친 후, 전원을 인가하자 PowerFlex 40의 디스플레이가 정상적으로 점등되었습니다. 이후 실제 모터 연결하여 저속부터 고속까지 출력 전압과 전류가 안정적으로 제어되는지, 가속 및 감속 시 에러 코드가 발생하지 않는지 철저하게 검증했습니다. 모든 기능이 정상임을 확인하고 신속하게 고객사로 출고해 드렸습니다.
AB PowerFlex 시리즈는 내구성이 좋지만, 고온다습한 환경이나 장시간 사용 시 내부 소자 노후화로 인한 고장이 발생하기 쉽습니다. 저희 SERVO E.N.G는 수많은 인버터 수리 경험을 통해 정확한 진단과 확실한 복구를 약속드립니다.
인버터 고장으로 생산 차질이 발생했다면, 주저하지 말고 전문 수리 업체인 SERVO E.N.G로 문의해 주시기 바랍니다!
산업용 전자장비 수리 문의
모델: Allen-Bradley PowerFlex 40 (22D-D4P0N104)
증상: 전원안켜짐
조치: 내부 컨트롤 전압회로 수리
